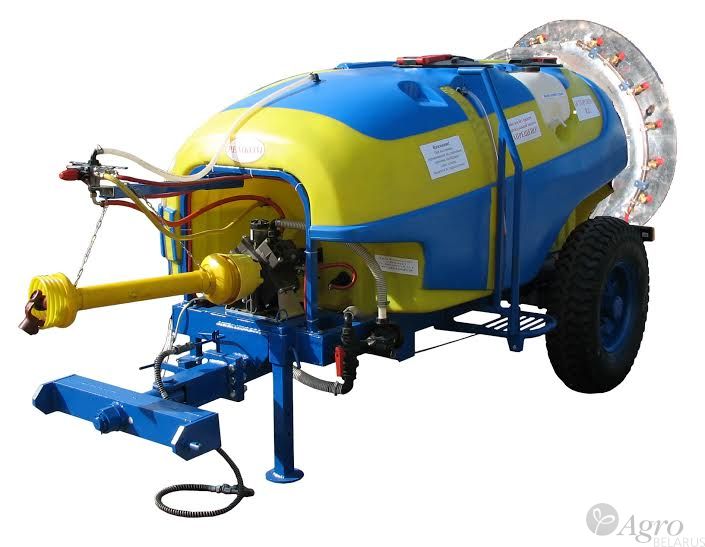

Опрыскиватель ОВС-2000

Опрыскиватель ОВС-2000 предназначен для химической защиты высокорослых многолетних насаждений в садах, а также для обработки пальметтных садов, виноградников и ягодников от вредителей и болезней методом поверхностного опрыскивания с использованием направленного воздушного потока.  Опрыскиватель может работать со всеми пестицидами, разрешенными к применению в сельском хозяйстве в виде растворов, эмульсий и суспензий.

Опрыскиватель вентиляторный ОВС-2000. Схема гидравлическая.

1 - насос; 2 - кран; 3 - бак дополнительный; 4 - бак основной; 5 - бак рукомойника; 6 - кран для мытья рук; 7 - гидромешалка; 8 - заборный патрубок (антиворонка); 9 - зливная горловина; 10 - фильтр корзинный; 11 - фильтр линии всасывания; 12 - кран трехходовой; 13 - быстросъемная муфта; 14 - патрубок заборный; 15 - рукав заправочный; 16 - регулятор давления; 17, 18, 20 - патрубки линии нагнетания; 19 - патрубок сливной; 21 - вентиляторная приставка; 22, 23 - правый и левый коллекторы с узлами распыла; 24 - пистолет гидравлический.

Опрыскиватель состоит из рамы, основного бака для рабочей жидкости, дополнительного бака для промывки системы, насоса, регулятора давления с манометром и вентиляторной приставки с распылителями. Привод насоса и вентилятора осуществляется от ВОМ трактора через карданный вал на частоте вращения не более 540 об/мин. Насос имеет сквозной вал, с одной стороны которого устанавливается карданный вал от ВОМ трактора, а с другой - карданный вал привода вентилятора, проходящий через основной бак. Система фильтрации рабочей жидкости - трехступенчатая. Основной бак оборудован уровнемером для визуального контроля уровня рабочей жидкости, заборным и сливным патрубками, корзинным фильтром и шарнирной крышкой. В основной бак встроен бачок для мытья рук. По индивидуальному заказу опрыскиватель может дополнительно комплектоваться гидравлическим пистолетом.

Принцип работы опрыскивателя ОВС-2000
При включении привода ВОМ жидкость поступает через кран 12 (см. гидравлическую схему) и фильтр 11 в насос 1, а затем, под давлением, разделяется на два потока: к регулятору давления 16 и гидромешалке 7. Гидромешалка включается в работу при открытии крана 2. С помощью регулятора 16 устанавливается требуемое давление и жидкость поступает через патрубки 17 и 20 к коллекторам вентиляторной приставки и к распылителям. Левый или правый коллекторы могут быть отключены оператором с помощью кранов. Распылители установлены в прочных поворотных латунных корпусах, оборудованных отсечными клапанами, предотвращающими потери рабочей жидкости из коллекторов нагнетания после отключения привода насоса. Распылители образуют факел распыла в виде полого конуса (угол при вершине - 80 град.), что обеспечивает более качественную объемную обработку растений. Изменение объема подаваемого вентилятором воздуха осуществляется изменением угла атаки лопастей.  Регулировку объема распыляемой жидкости осуществляют изменением давления в системе нагнетания, установкой распылителей другой производительности или отключением части распылителей из работы. В конце рабочей смены необходимо промывать гидрокоммуникации чистой технической водой. Для этого переключают кран 12 на забор жидкости из дополнительного бака 3 и включают привод ВОМ трактора, закрыв предварительно подачу жидкости к гидромешалке краном 2. Между фильтром 11 линии всасывания и краном 12 установлен тройник, свободный выход которого оборудован быстросъемной муфтой, к которой можно подсоединить заправочный рукав 15 (поставляется по доп. заказу). Самозаправку опрыскивателя водой можно осуществить установив кран 12 в запертое положение и переключив главный клапан регулятора давления (см. рис. "Регулятор...") на слив жидкости от насоса в бак.

Дополнительная комплектация опрыскивателя.
- компьютерное управление технологическим процессом;
- радарная система контроля наличия объекта обработки;
- гидравлические пистолеты различной конструкции.

Технические характеристики опрыскивателя ОВС-2000

* Число обслуживающего персонала может быть увеличено при использовании гидравлического пистолета.

** По доп. требованию заказчика опрыскиватель может комплектоваться двухскоростным приводом.
