Характеристики

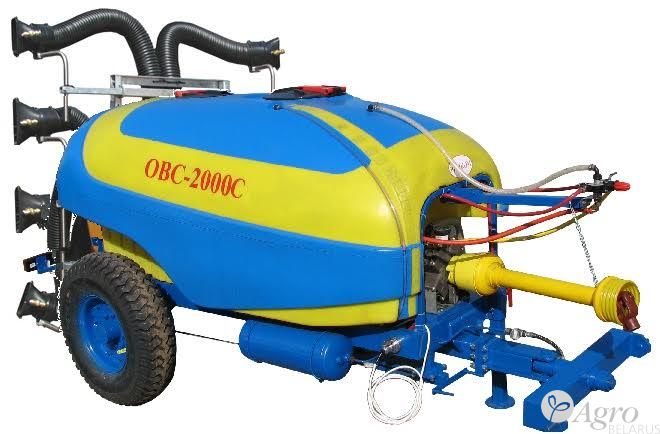

Опрыскиватель ОВС-2000С предназначен для химической защиты высокорослых многолетних насаждений в садах, а также для обработки пальметтных садов, виноградников и ягодников от вредителей и болезней методом поверхностного опрыскивания с использованием направленного воздушного потока. Опрыскиватель может работать со всеми пестицидами, разрешенными к применению в сельском хозяйстве в виде растворов, эмульсий и суспензий.
Среди преимуществ этой модели вентиляторных опрыскивателей можно выделить:
Опрыскиватель вентиляторный ОВС-2000С. Схема гидравлическая.
1 - насос; 2 - кран; 3 - бак дополнительный; 4 - бак основной; 5 - бак рукомойника; 6 - кран для мытья рук; 7 - гидромешалка; 8 - заборный патрубок (антиворонка); 9 - зливная горловина; 10 - фильтр корзинный; 11 - фильтр линии всасывания; 12 - кран трехходовой; 13 - быстросъемная муфта; 14 - патрубок заборный; 15 - рукав заправочный; 16 - регулятор давления; 17, 18, 20 - патрубки линии нагнетания; 19 - патрубок сливной; 21 - вентиляторная приставка; 22, 23 - правый и левый коллекторы с узлами распыла; 24 - пистолет гидравлический.
Опрыскиватель состоит из рамы, основного бака для рабочей жидкости, дополнительного бака для промывки системы, насоса, регулятора давления с манометром и вентиляторной приставки с распылителями. Привод насоса и вентилятора осуществляется от ВОМ трактора через карданный вал на частоте вращения не более 540 об/мин. Насос имеет сквозной вал, с одной стороны которого устанавливается карданный вал от ВОМ трактора, а с другой - карданный вал привода вентилятора, проходящий через основной бак. Система фильтрации рабочей жидкости - трехступенчатая. Основной бак оборудован уровнемером для визуального контроля уровня рабочей жидкости, заборным и сливным патрубками, корзинным фильтром и шарнирной крышкой. В основной бак встроен бачок для мытья рук. По индивидуальному заказу опрыскиватель может дополнительно комплектоваться гидравлическим пистолетом.
Принцип работы опрыскивателя ОВС-2000С
При включении привода ВОМ жидкость поступает через кран 12 (см. гидравлическую схему) и фильтр 11 в насос 1, а затем, под давлением, разделяется на два потока: к регулятору давления 16 и гидромешалке 7. Гидромешалка включается в работу при открытии крана 2. С помощью регулятора 16 устанавливается требуемое давление и жидкость поступает через патрубки 17 и 20 к коллекторам вентиляторной приставки и к распылителям. Левый или правый коллекторы могут быть отключены оператором с помощью кранов. Распылители установлены в прочных поворотных латунных корпусах, оборудованных отсечными клапанами, предотвращающими потери рабочей жидкости из коллекторов нагнетания после отключения привода насоса. Распылители образуют факел распыла в виде полого конуса (угол при вершине - 80 град.), что обеспечивает более качественную объемную обработку растений. Изменение объема подаваемого вентилятором воздуха осуществляется изменением угла атаки лопастей. Подробнее о вентиляторной приставке см. здесь. Регулировку объема распыляемой жидкости осуществляют изменением давления в системе нагнетания, установкой распылителей другой производительности или отключением части распылителей из работы. В конце рабочей смены необходимо промывать гидрокоммуникации чистой технической водой. Для этого переключают кран 12 на забор жидкости из дополнительного бака 3 и включают привод ВОМ трактора, закрыв предварительно подачу жидкости к гидромешалке краном 2. Между фильтром 11 линии всасывания и краном 12 установлен тройник, свободный выход которого оборудован быстросъемной муфтой, к которой можно подсоединить заправочный рукав 15 (поставляется по доп. заказу). Самозаправку опрыскивателя водой можно осуществить установив кран 12 в запертое положение и переключив главный клапан регулятора давления (см. рис. "Регулятор...") на слив жидкости от насоса в бак.
Дополнительная комплектация опрыскивателя.
- компьютерное управление технологическим процессом;
- радарная система контроля наличия объекта обработки;
- гидравлические пистолеты различной конструкции.
Технические характеристики опрыскивателя ОВС-2000C
Наименование параметра |
Ед. изм. |
Значение |
Тип опрыскивателя |
|
полуприцепной |
Производительность при междурядье 4 м и норме внесения 300 л/га: за 1 час основного времени за 1 час сменного времени |
га/ч |
2,4-3,4 1,3-1,9 |
Норма внесения рабочей жидкости: - малообъемное опрыскивание - при обеспечении отдельных видов работ с уменьшением рабочих скоростей, не более |
л/га |
100-500 1000 |
Рабочая скорость |
км/ч |
4-10 |
Транспортная скорость, не более |
км/ч |
16 |
Высота обрабатываемых растений, не более |
м |
6 |
Ширина зоны обработки, не более |
м |
6 |
Отклонение фактического расхода жидкости на рабочем режиме от заданного, не более |
% |
10,0 |
Медианно-массовый диаметр осевших капель - при малообъемном опрыскивании - при норме внесения рабочей жидкости 500-1000 л/га |
мкм |
100-250 200-550 |
Густота покрытия обрабатываемой поверхности каплями, не менее - при норме расхода 100-500 л/га - при норме расхода до 1000 л/га |
шт./см2 |
50 70 |
Отклонение концентрации рабочей жидкости от заданной, не более |
% |
5,0 |
Число обслуживающего персонала* |
чел. |
1-2 |
Агрегатирование с трактором тягового класса, не менее |
кН |
1,4 |
Насос |
|
|
Тип насоса |
|
Мембранно-поршневой |
Тип привода насоса |
|
от ВОМ трактора |
Частота вращения вала насоса |
об/мин |
540 |
Производительность насоса, не более |
л/мин |
114 |
Максимальное рабочее давление в системе нагнетания |
МПа |
4,0 |
Бак |
|
|
Емкость бака, не менее |
л |
2000 |
Емкость дополнительного бака |
л |
100 |
Тип перемешивающего устройства |
|
Мешалка гидравлическая |
Емкость бачка для мытья рук, не менее |
л |
15 |
Вентилятор |
|
|
Тип |
|
Центробежный |
Частота вращения рабочего колеса |
об/мин |
1900, 2700 |
Число лопастей |
шт. |
- |
Диаметр вентилятора |
мм |
430 |
Тип привода |
|
двухступенчатый мультипликатор |
Число скоростей привода |
|
2 |
Передаточное число привода |
|
3,5; 5,0 |
Распыливающие устройства |
|
|
Тип распылителя |
|
Центробежный |
Тип корпуса распылителя |
|
поворотный двухсторонний |
Максимальное количество распылителей |
шт. |
8 |
Масса машины конструкционная с полным комплектом рабочих органов, не более |
кг |
840 |
Габаритные размеры, не более - длина - ширина - высота |
мм |
4100 1400 2550 |
Наработка на отказ II группы сложности, не менее |
ч |
200 |
Ежесменное оперативное время технического обслуживания опрыскивателей, не более |
чел-ч |
0,15 |
Срок эксплуатации |
лет |
10 |
Удельный расход дизельного топлива за час сменного времени в составе трактора МТЗ-82, не более |
кг/га |
2,2 |
* Число обслуживающего персонала может быть увеличено при использовании гидравлического пистолета.
