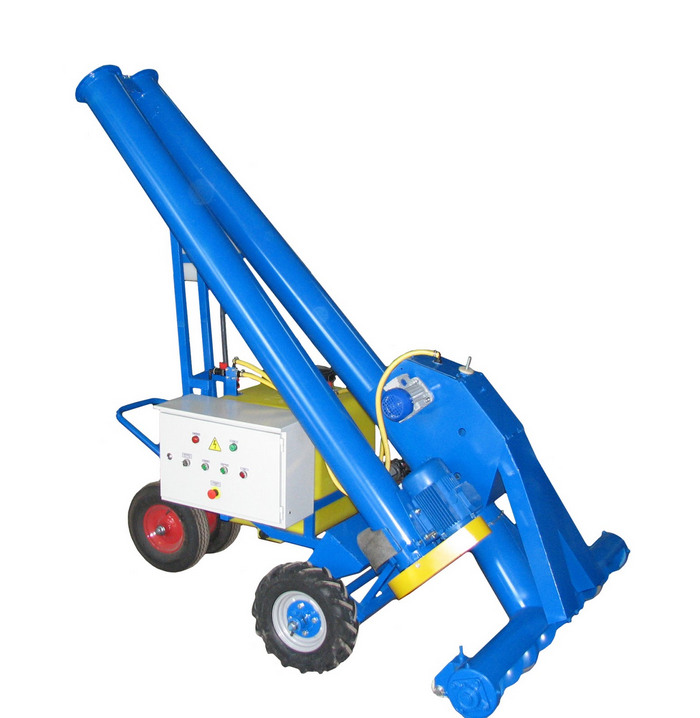

Протравливатель семян ПС-5М
Характеристики
Протравливатель семян ПС-5М предназначен для обработки семян сельскохозяйственных культур пестицидами с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста и погрузки в транспортное средство. Представляет собой автоматическую самопередвижную машину с электроприводом основных механизмов и состоит из следующих сборочных единиц: бункера для накопления семян 8, камеры протравливания 9, бака 2 для рабочей жидкости, насоса 4, удлиненного складного шнека 3, самохода 7, блока 17 управления потоком жидкости, регулятора потока жидкости 15 и пульта управления 23. Сборочные единицы смонтированы на раме 1, установленной на колеса 5 и 6 с пневматическими шинами. Шнек переводится в рабочее/транспортное положение рычагом 22. Бачок 14 заполняется чистой водой и предназначен для промывки системы и мытья рук оператора.
Протравливатель ПС-5М:
1 – рама; 2 – бак для рабочей жидкости; 3 – шнек заборный; 4 – насос; 5 – колеса приводные; 6 – колеса управляющие; 7 – самоход; 8 – бункер зерновой; 9 – камера протравливания; 10 – канал сброса излишков зерна; 11 – фильтр линии всасывания; 12 – регулятор дозирования зерна; 13 – рукоятка поворота управляющих колес; 14 – бак системы промывки; 15 – регулятор потока жидкости; 17 – блок управления потоком жидкости; 18 – привод шнека; 19, 20 – датчики уровня зерна; 21 – двигатель привода форсунки; 22 – рычаг подъема шнека; 23 – пульт управления; 24 – муфта включения привода колеса
Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, настройка, протравливание семян, промывка гидрокоммуникаций.
Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью двух датчиков 19 и 20, которые смонтированы на бункере семян. Приводом самохода управляет верхний датчик, а приводом насоса - нижний.
Протравливатель работает в двух режимах:
- режим настройки («Н») – для проверки электрооборудования, настройки и регулировки механизмов и систем, приготовления рабочей жидкости, промывки гидрокоммуникаций;
- автоматический режим («А») – протравливание семян при заборе семенного материала из буртов.
Работа протравливателя в режиме "А".
При установке переключателя 4 в положение "А" и нажатии кнопки 9 «Пуск» включаются двигатели: самохода, шнека и форсунки. Ручки кранов блока управления потоком жидкости должны быть установлены в положение режима «Протравливание».
Техническая характеристика
|
Наименование параметра |
Ед. изм. |
Значение |
|
Марка |
|
ПС-5 М |
|
Тип |
|
камерный, самопередвижной |
|
Производительность за 1 час (на пшенице): - основного времени - эксплуатационного времени |
т/час |
1-5 0,7-3,4 |
|
Полнота протравливания |
% |
100±20 |
|
Механическое повреждение семян, не более |
% |
0,5 |
|
Увеличение влажности семян, не более |
% |
1,0 |
|
Неравномерность подачи семян в камеру протравливания, не более |
% |
±5 |
|
Неравномерность подачи рабочей жидкости в камеру протравливания, не более |
% |
±5 |
|
Емкость бака, не менее |
л |
120 |
|
Тип насоса |
|
мембранный |
|
Диапазон изменения производительности системы дозирования жидкости |
л/мин |
0-1,5 |
|
Рабочее давление жидкости, не более |
МПа |
0,2 |
|
Высота выгрузки семян |
м |
3,6 |
|
Транспортная скорость, не более |
м/мин |
- |
|
Рабочая скорость движения, не более |
м/мин |
3,2 |
|
Напряжение сети |
В |
380±20 |
|
Потребляемая мощность, не более |
кВт |
1,7 |
|
Масса сухая (конструкционная) с полным комплектом рабочих органов, не более |
кг |
280 |
|
Количество обслуживающего персонала* |
чел. |
1
|
|
Габаритные размеры в рабочем положении: - длина - ширина - высота |
мм |
2300 1500 1490 |
|
Наработка на отказ II группы сложности, не менее |
ч |
200 |
|
Ежесменное оперативное время технического обслуживания, не более |
чел-ч |
0,2 |
|
Срок эксплуатации, не менее |
лет |
10 |
|
Ресурс до списания, не менее |
ч |
2000 |
|
Удельный расход электроэнергии, не более |
кВт×ч/т |
0,51 |
