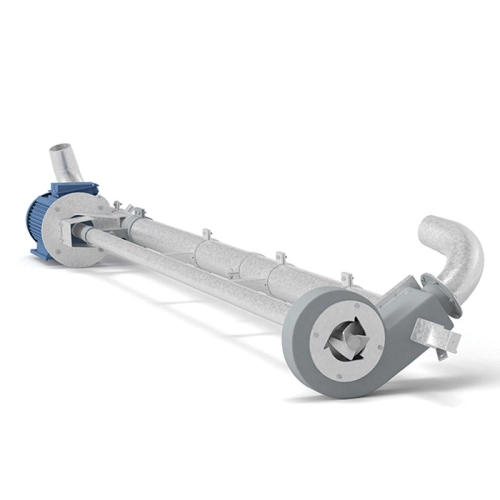

Агрегат перекачки навоза АПН
Характеристики
Агрегаты перекачки с измельчающими и самоочищающимися механизмами и длинным валом навоза предназначены для перемешивания (гомогенизации) и выкачивания бесподстилочного полужидкого и жидкого навоза из приемников-накопителей и навозохранилищ на животноводческих фермах и комплексах. Агрегаты АПН за счет простоты конструкции надежны в работе и легко эксплуатируются. Относительная влажность перекачиваемой среды 86-99%, содержание волокнистых соломистых включений – не более 3%.
Агрегаты должны использоваться в стационарных условиях как отдельное изделие, так и как составная часть технологических линий для перекачки бесподстилочного полужидкого и жидкого навоза. Широкая гамма выпускаемых агрегатов позволяет использовать их в приемниках-накопителях и навозохранилищах глубиной от 2,0 до 5,0 метров. Для удобства эксплуатации предусмотрено реверсивное движение вала привода насоса. Сборочные единицы, детали агрегата для навозоудаления устойчивы к коррозии, так как поставляются оцинкованными горячим цинком или окрашенными двумя слоями краски, устойчивой к агрессивным средам. Агрегат поставляется в 2-х вариантах исполнения: для монтажа на фундаменте приемника-накопителя и консольного исполнения для монтажа на стене навозохранилища.
Характеристики
| № | Наименование параметра | АПН-300 | АПН-250 | АПН-200 | АПН-150 | АПН-100* |
|---|---|---|---|---|---|---|
| 1 | Глубина погружения агрегата (глубина резервуара), м | (в зависимости от длины вала) 2 – 5 | ||||
| 2 | Производительность перекачивания при 5 метровой высоте нагнетания, м³/ч, не менее | 300 | 250 | 200 | 150 | 100 |
| 3 | Производительность перемешивания (гомогенизации), м³/ч, не менее | 400 | 350 | 300 | 250 | 200 |
| 4 | Расстояние (удаление) перекачивания, м, не более | 450 | 100 | |||
| 5 | Влажность перекачиваемого (гомогенизированного) навоза, не менее, % | 86 – 99 | 95 – 99 | |||
| 6 | Допустимое количество волокнистых соломистых включений в навозе, не более, % | 3 | ||||
| 7 | Тип установки | Стационарный | ||||
| 8 | Привод | Электрический | ||||
| 9 | Питающая сеть: | |||||
| - ток | Переменный | |||||
| - частота, Гц | 50±10% | |||||
| - номинальное напряжение, В | 400 | 230/400 | ||||
| 10 | Номинальная мощность электродвигателя, кВт | 22 | 18,5 | 15 | 11 | 7,5 |
| 11 | Номинальная частота вращения вала электродвигателя, об/мин | 1465 | 1455 | 1450 | 1450 | 1440 |
| 12 | Диаметр номинальный напорной трубы, мм | 150 | 125 | |||
| 13 | Габаритные размеры, мм: | |||||
| - длина | 800 | |||||
| - ширина | 600 | |||||
| - высота | 3235 ÷ 6235 | |||||
| 14 | Масса, кг | 437 ÷ 537 | ||||

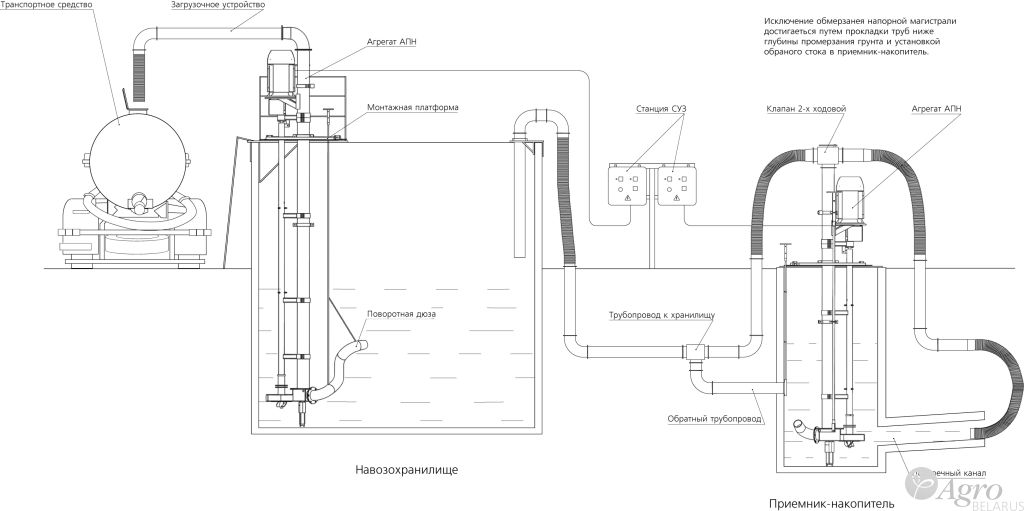

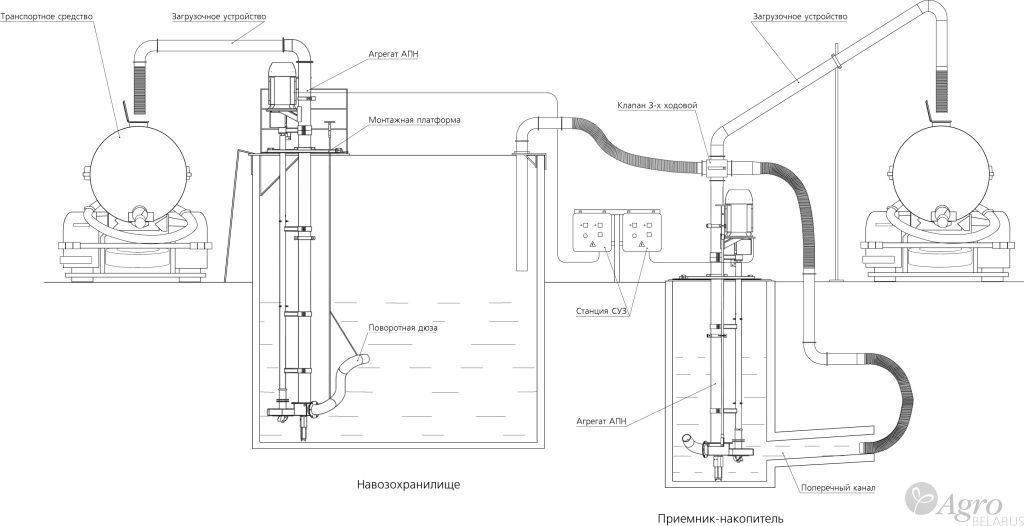

Варианты монтажа агрегата
Агрегат поставляется в 2-х вариантах исполнения: для монтажа на фундаменте приемника-накопителя и консольного исполнения для монтажа на стене навозохранилища.
Консольная платформа
- Габаритные размеры, мм — 1470×1010×1730
- Максимальная ширина стены навозохранилища, мм — 600
Напольная платформа
- Габаритные размеры, мм — 1450×1000×1200
- Максимальная ширина колодца, мм — 1100
Станция СУЗ ЛН
Для управления агрегатом и обеспечения безопасной работы необходимо применять пускозащитную аппаратуру, которая должна выполнять следующие функции:
- ручное управление агрегатом;
- запрет на включение агрегата при обрыве фазы питающей сети;
- автомат должен снимать запрет на включение при восстановлении напряжения сети;
- защищать от короткого замыкания в цепях управления;
- защищать при перегрузке электродвигателя по току.
Также на пускозащитной аппаратуре должны быть два режима «Вперед» и «Назад» (реверсивное движение), кнопка «Стоп» и лампочка «Сеть».
По желанию заказчика агрегат может быть укомплектован станцией защиты и управления СУЗ-ЛН, которая осуществляет все выше указанные функции.
Клапан 2-х и 3-х ходовой
Предназначен для переключения направления движения навоза в транспортное средство, либо трубопровод поперечного канала, либо навозохранилище.
Загрузочное устройство в транспортное средство
Применяется для загрузки навоза в транспортное средство.
Состоит из трубы, опоры и рукава. Регулировка высоты загрузки осуществляется с помощью тросика.
- Тип устройства — стационарный.
- Регулировка по высоте ± 1 м.
- Диаметр трубы, мм — 159, 133.
Поворотная дюза
Поворотная дюза предназначена для более тщательного перемешивания навоза. Использование дюзы предотвращает появление застойных зон. Преимуществами поворотной дюзы являются большой угол поворота (240°), а также утонение на конце сопла, увеличивающее давление потока на выходе из дюзы, увеличивая радиус перемешивания. Удобство и простота управления поворотной дюзой делает процесс перемешивания максимально эффективным.
