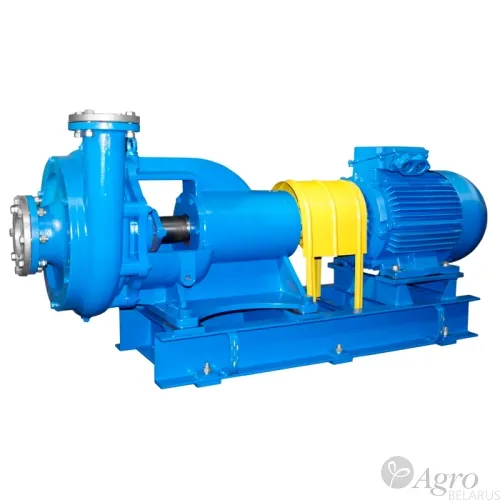

Насос СД

Например: СД 160/45 а УХЛ3.1 ТУ 28.13.14-016-00217975-2017, где:

• СД — сточно-массный насос;
• 160 — подача, м³/ч;
• 45 — напор, м;
• а, б — индекс обточки рабочего колеса (а или б — уменьшенные диаметры рабочего колеса);
• ТУ 28.13.14-016-00217975-2017 — обозначение поставочного документа.

Назначение

Насосы центробежные СД и агрегаты электронасосные на их основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³, с рН = 6–8,5, с температурой до 353 К (80°С) и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах. Насосы (агрегаты) относятся к изделиям общего назначения (ИОН) вида I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012. Насосы и агрегаты не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Конструкция

Насосы типа СД — центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.

Корпус насоса представляет чугунную отливку, внутренняя полость которой выполнена в виде спирального отвода, переходящего в напорный патрубок. Напорный патрубок — боковой, выполнен в корпусе в одной плоскости с осью вращения (вертикально). В зависимости от условий монтажа и эксплуатации напорный патрубок можно повернуть на 90°, 180° или 270°.

Входной патрубок выполнен в крышке корпуса на оси вращения (горизонтально). Крышка корпуса крепится к корпусу болтами и уплотняется прокладкой. К корпусу насоса шпильками крепится кронштейн.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения с давлением не менее чем на 0,1–0,15 МПа (1–1,5 кгс/см²) превышающем давление на входе.

Рабочее колесо — центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Подшипники смазываются консистентной смазкой Литол 24 по ГОСТ 21150-87.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны двигателя.

В нижней части корпуса насоса имеется отверстие, закрытое пробкой, для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение. В верхней части корпуса имеется отверстие, закрытое пробкой, для выпуска воздуха при заполнении насоса и всасывающей линии перекачиваемой жидкостью.

Присоединительные размеры фланцев — по ГОСТ 33259-2015 тип 01, исполнение В.

Применение

Основными потребителями агрегатов являются предприятия тяжелой промышленности, городские водоканалы, тепловые электростанции и другие.

• в системах водоотведения канализационных стоков промышленных и хозяйственных объектов (структуры ЖКХ, муниципальные водоканалы);
• в дренажных системах для очистки сточных вод;
• для перекачки и дренирования канализационных стоков на промышленных предприятиях, включая предприятия металлургической и нефтеперерабатывающей отраслей;
• агрегат могут применять для орошения садов и огородов индивидуальных хозяйств.

Особенности/преимущества

• корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов;
• различные исполнения по диаметру рабочих колес, в том числе по требованию заказчика, позволяют оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• полностью взаимозаменяем с насосами типа СД других производителей.
