Описание

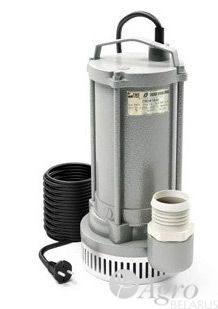

Электронасос центробежный погружной типа ГНОМ (далее по тексту электронасос) предназначен для откачивания загрязненной воды температурой до 35 ºС, с содержанием механических примесей до 10 % по массе, с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм. Предназначен для эксплуатации в промышленности, строительстве, жилищно-коммунальном хозяйстве. Не предназначен для эксплуатации во взрывоопасных и пожароопасных помещениях.

Электронасос с трехфазным двигателем работает в продолжительном режиме от сети переменного тока номинальной частотой 50 Гц, номинальным напряжением 400 В и сохраняет основные параметры в номинальном режиме при отклонении напряжения сети от плюс 6 % до минус 10 % от номинального.

Преимущества электронасоса ГНОМ:

  • Легкосъемный фильтр для очистки.
  • Высокая надежность и длительный срок службы.
  • Отличное качество используемых материалов.
  • Простота в обслуживании и эксплуатации.
  • Высокий КПД.
  • Допускают работу во всем интервале напорной характеристики.
  • Изностойкое открытое рабочее колесо обеспечивает стабильные параметры.


Области применения электронасоса ГНОМ:

  • откачивание воды из подвалов и с участков при затоплениях
  • откачивание грунтовых и паводковых вод из котлованов в строительстве
  • орошение и осушение в сельском хозяйстве
  • отвод сточных вод от стиральных машин и от установок для мойки машин
  • в очистных сооружениях
  • в технологических процессах

Проверить внешнее состояние электронасоса и шнура питания. При обнаружении повреждений электронасос подлежит ремонту с заменой поврежденных деталей.

Проверить сопротивление изоляции электронасоса с шнуром питания после выдержки в воде не менее одного часа. Сопротивление изоляции обмотки электронасоса должно быть не менее 1 МОм в холодном состоянии и не менее 0,5 МОм при рабочей температуре.

Внимание!

Измерение сопротивления изоляции обмотки двигателя и шнура питания следует производить при отключенном напряжении. Все измерения сопротивления изоляции производить мегомметром на 500 В постоянного тока.

Проверить непрерывность цепи заземления.

Проверить наличие масла в камере масляной визуально. При повороте электронасоса на 30 °С ÷ 45 ºС вокруг оси, уложенного горизонтально, масло должно вытекать из отверстия закрываемого пробкой.

Закрепить на штуцер водоподъемную трубу (шланг).

Подключить электронасос к сети через автоматический выключатель.

С помощью троса установить электронасос на место эксплуатации (емкость, котлован и т.д.) заполненные водой. Рабочее положение электронасоса – вертикальное. Допускается эксплуатация электронасоса в подвешенном, за ручки на трос, положении не касаясь дна котловины.

Проверить направление вращения ротора, сделать два пробных пуска переключением двух фаз. Правильному направлению вращения ротора электронасоса соответствует больший напор (подача).

Электронасос может эксплуатироваться в погруженном положении длительное время, в полупогруженном (когда двигатель находится над уровнем воды) допускается не более 10 минут.

Эксплуатация электронасоса допускается в пределах напорной характеристики.

Характеристики

Подача номинальная, Q, м3/ч (л/с)10
Напор, соответствующий номинальной подаче, Н, м10
Ток номинальный, I А1,8
Мощность электродвигателя, N, кВт0,75
Частота вращения, об/мин2820
Максимальный напор, Н, м13
Максимальная подача, Q, м3/ч (л/с)17,5 (4,86)
Максимальная рабочая глубина погружения, м7
Масса, кг, без шнура питания, не более15
Габаритные размеры, мм, не более
-высота350
-ширина210
