Описание

Уровнемер может применяться при инженерно- геологических и гидрогеологических исследованниях и при выполнении строительных, мелиоративных и специальных работ, требующих измерения уровня воды в скважинах, обсаженных металлическими трубами.

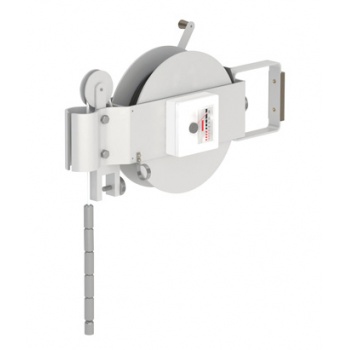

Уровнемер состит из катушки 1, с намотанным на нее изолированным проводом 2 на катором по всей длине закреплены оцифрованные метровые метки 12. Катушка установлена в корпусе 3, на котором закреплены: зажим 4, направляющий ролик 5, индикатор 6, тормоз катушки 7, ручка 8 для переноски, на оси катушки закреплена ручка 9.
Для работы уровнемер укрепляют над скважиной за торец обсадных труб при помощи винта 13.


После закрепления уровнемера винт 14 отпускают и контактную втулку 10 с грузами 11 опускают в скважину. По мере необходимости скорость опускания замедляется при помощи тормоза 7, нажатием на него пальцем.

При опускании контактной втулки наблюдают за стрелкой индикатора 6, расположенного в коробе 15 на стенке корпуса. При отклонении стрелки спуск прекращается. Отклонение индикаторной стрелки сигнализирует о контаке втулки с водой. По метровым меткам определяют уровень воды в скважине.

Характеристики

Основные характеристикиЭУ-100ЭУ-150ЭУ-200ЭУ-300
Предельная глубина измерений, м100150200300
Предельная погрешность измерения, м0,20,20,20,2
Усилие наматывания на барабан, Н10101010
Габаритные размеры, мм, Д×Ш×В380×150×200
Масса, кг4,04,24,44,6
