Описание

Область применения

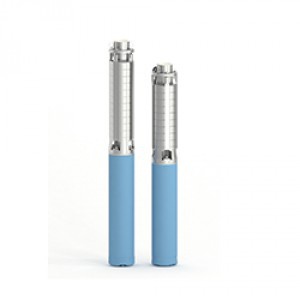

Предназначены для подъема воды из скважин минимальным внутренним диаметром 124,6 мм для городского, промышленного и сельскохозяйственного водоснабжения. Кроме того погружные насосы получили самое широкое распространение для понижения уровня грунтовых вод при осушении котлованов гидротехнических сооружений, крупных промышленных и гражданских объектов. Насосы применяются так же при разработке открытым способом горнорудных месторождений для водопонижения и осушения шахтных полей.

Особенности

  • Погружной насос ЭЦВ предназначен для работы в узких скважинах и отличается многоступенчатой (секционной) конструкцией. Оборудование оснащено рабочими колёсами с направляющими устройствами (последние располагаются на валу электродвигателя).
  • Каждая последующая секция способствует увеличению напора жидкости, поступающей из предыдущего отделения. Чем глубже вода находится в скважине, тем большее число секций должен иметь насос для её выкачивания.
  • Размещаемый сверху напорный патрубок может быть и резьбовым, и фланцевым (не исключено, что для первого варианта исполнения понадобится переходник). Метод запуска моделей – прямой, двигатель – асинхронный.

Сфера применения устройств

ЭЦВ насосы широко используются на промышленных и гражданских объектах. Подобное оборудование применяется:

  • при водоочистке и фильтрации;
  • обратном осмосе;
  • в системах пожаротушения;
  • при работе фонтанов;
  • для осушения котлованов и шахтных полей.

Расшифровка артикулов:

ЭЦВ 5-4-125 , где

ЭЦВ - тип электронасосного агрегата

5 - внутренний диаметр обсадной трубы скважины в дюймах (1 дюйм = 25,4 мм)

4 - номинальная подача, м3/ч

125 - напор, в м вод. ст.

Конструктивные особенности

  • предназначен для подъема воды из скважин минимальным внутренним диаметром 124,6 мм
  • подшипники скольжения из комбинации материалов: резина – нержавеющая сталь;
  • рабочие органы из полимерных материалов;
  • обратный клапан тарельчатого типа из нержавеющей стали;
  • погружной водозаполненный негерметичный двигатель Ø 120 мм;
  • скорость вращения электродвигателя 2850 об/мин;
  • обмотка статора из провода с водостойкой изоляцией;
  • максимальная температура жидкости 25°С;
  • количество запусков в час – до 20, интервал между включениями/переключениями 90 сек.;
  • минимальная скорость потока воды вдоль

Характеристики

Обозначение агрегата Подача, м3 Напор, м КПД, % Электродвигатель Габаритные размеры, мм Масса, кг
Исполнение 1ф/3ф Мощность, кВт Ток, А КПД, % Агрегата Двигателя Агрегата Двигателя
ЭЦВ 5-4-125 4 125 35 ДАПВ 3-120 3 7,6 74 1405 672 49 30
ЭЦВ 5-4-135 4 135 36 ДАПВ 3-120 3 8 74 1440 672 52 30
ЭЦВ 5-4-160 4 160 37 ДАПВ 4-120 4 8,5 74 1570 672 57 31
ЭЦВ 5-4-180 4 180 37 ДАПВ 4-120 4 9,3 74 1720 672 60 31
ЭЦВ 5-4-200 4 200 38 ДАПВ 5,5-120 5,5 12,8 75 1820 719 65 36
ЭЦВ 5-4-220 4 220 38 ДАПВ 5,5-120 5,5 12,8 75 1930 719 70 36
ЭЦВ 5-6,5-80 6,5 80 39 ДАПВ 3-120 3 7,6 74 1290 672 46 30
ЭЦВ 5-6,5-95 6,5 95 39 ДАПВ 3-120 3 8 74 1355 672 47 30
ЭЦВ 5-6,5-120 6,5 120 40 ДАПВ 4-120 4 9,3 74 1485 672 50 31
ЭЦВ 5-6,5-145 6,5 145 41 ДАПВ 5,5-120 5,5 12,8 75 1710 719 62 36
ЭЦВ 5-6,5-170 6,5 170 42 ДАПВ 5,5-120 5,5 12,8 75 1850 719 66 36
ЭЦВ 5-6,5-200 6,5 200 42 ДАПВ 6,3-120 6,3 14,8 75 2040 719 72 39
ЭЦВ 5-10-50 10 50 40 ДАПВ 3-120 3 5,2 74 1050 672 47 30
ЭЦВ 5-10-65 10 65 41 ДАПВ 3-120 3 7,6 75 1220 672 48 30
ЭЦВ 5-10-80 10 80 41 ДАПВ 4-120 4 9,3 75 1330 672 58,5 31
ЭЦВ 5-10-95 10 95 41 ДАПВ 5,5-120 5,5 12,8 76 1450 719 52,5 36
ЭЦВ 5-10-125 10 125 41 ДАПВ 6,3-120 6,3 14,8 76 1560 719 57 39
ЭЦВ 5-10-140 10 140 41 ДАПВ 7,5-120 7,5 17,2 76,5 1800 859 61 42
