Насосы горизонтальные двусторонего входа типа Д
Характеристики
Описание
Насосы центробежные двухстороннего входа типа Д и агрегаты электронасосные на их основе, предназначены для перекачивания воды (в том числе морской, пластовой) и химически активных нетоксичных жидкостей плотностью до 1100кг/м3, вязкостью до 60 Х 10-6 м2/с (60сСт), температурой до 368К (95°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2мм и микротвердостью более 6,5ГПа(650 кгс/мм2).

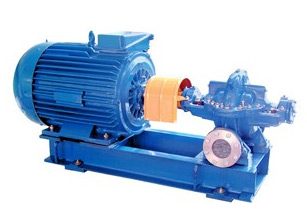

Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, или полужесткой и другими соединительными муфтами на соответствующие моменты.
Насосы типа Д, 1Д и 2Д - центробежные, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом.
Корпус представляет собой отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. В зависимости от перекачиваемой среды и условий эксплуатации корпус может быть изготовлен: из серого чугуна - CЧ25, серого чугуна с противокоррозионным покрытием проточной части, стали 25Л или хромоникелевой стали 12Х18Н9ТЛ. Рабочее колесо может быть изготовлено из серого чугуна - СЧ25, стали 25Л, хромоникелевой стали 12Х18Н9ТЛ или бронзы. Вал насоса изготавливается из стали 45, 30ХГСА и 95Х18. Допускается замена материалов другими, не ухудшающими эксплуатационные качества насосов.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны. Благодаря чему возможны разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Опорами ротора служат радиальные и радиально-упорные шариковые подшипники, смазанные консистентной смазкой. Допускается применение подшипников, заправленных консистентной смазкой на весь срок службы. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. По желанию заказчика в насосах могут быть установлены двойные торцовые уплотнения с системами обеспечения работоспособности двойного торцового уплотнения.
Насосы и агрегаты изготавливаются в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69. Насосы и агрегата предназначены для эксплуатации в районах с сейсмичностью до 7 баллов по шкале MSK-84.
1 - первая модернизация насоса;
Д – насос двустороннего входа;
200 – подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
90 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
м, а, б- индекс обточки рабочего колеса (м- увеличенный, а или б –уменьшенные диаметры рабочего колеса).
Тип уплотнения вала:
без обозначения – двойной сальник,
т – одинарное торцовое.
По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
Исполнение по материалу проточной части:
детали корпуса/рабочее колесо:
- без обозначения – серый чугун (СЧ 25),
- пкп- серый чугун с противокоррозионным покрытием проточной части корпуса;
- А- углеродистая сталь (сталь 25Л),
- К- хромоникелевая сталь типа 12Х18Н9Т.
- Б - рабочее колесо из бронзы
-без обозначения – для насосов (агрегатов), предназначенных для эксплуатации в не взрыво и пожароопасных производствах;
-«Е» - для насосов (агрегатов), в комплекте со взрывозащищенными электродвигателями предназначенных для эксплуатации во взрыво - и пожароопасных производствах.
Для производств без требований по взрывозащите и пожароопасности насосы с индексом «Е» агрегатируются невзрывозащищенными электродвигателями.
Характеристики
|
Типоразмер
|
Подача,
|
Напор, м |
Потребляемая
|
Частота
| |
|
в номинальном режиме |
максимальная в рабочем интервале | ||||
|
Д160-112м |
160(0,044) |
122 |
80 |
92 |
48,3(2900) |
|
Д160-112 |
160(0,044) |
112 |
75 |
86 | |
|
Д160-112а |
140(0,039) |
100 |
65 |
75 | |
|
Д160-112б |
135(0,038) |
80 |
44 |
53 | |
|
Д160-112м |
90(0,025) |
30 |
12 |
13 |
24,2(1450) |
|
Д160-112 |
80(0,022) |
28 |
10,5 |
12 | |
|
Д160-112а |
75(0,021) |
25 |
8,8 |
10,5 | |
|
Д160-112б |
70(0,019) |
21 |
7,6 |
8,8 | |
|
Д200-36 |
200(0,055) |
36 |
29 |
35 | |
|
Д200-36а |
190(0,053) |
30 |
25 |
27 | |
|
Д200-36б |
180(0,050) |
25 |
19 |
21,5 | |
|
Д320-50 |
320(0,088) |
50 |
60 |
68 | |
|
Д320-50а |
300(0,083) |
39 |
45 |
48 | |
|
Д320-50б |
300(0,083) |
30 |
32 |
35 | |
