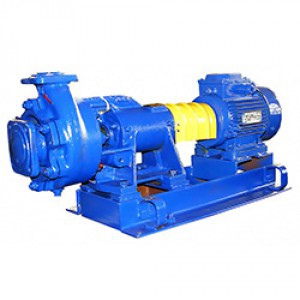

Насосы консольные типа К, 1К, 2К
Характеристики
Описание
Назначение:
Предназначены для перекачивания в стационарных условиях чистой воды (кроме морской) с pH = 6-9, температурой от 0 до 85°С (при использовании двойного сальникового уплотнения с подачей в него затворной воды до 105 °С) и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения по массе не более 0,1 % и размером до 0,2 мм.
Применение:
Используются в системах водоснабжения и отопления городского коммунального хозяйства, для орошения, ирригации и осушения.
Конструктивные особенности:
Корпус насоса изготавливается из чугуна и состоит из входного и выходного патрубка, спирально-кольцевого отвода и опорных лап. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.
Насосы изготавливаются с сальниковым уплотнением вала (С) или одинарным торцовым уплотнением (Т). Насосы с торцовым уплотнением могут комплектоваться взры-возащищенным электродвигателями.
Условные обозначения:
К 8/18 У3.1
где К - консольный
8 - подача, м³/ч
18 - напор, м
У3.1 - климатическое исполнение и категория размещения.
При поставке насоса с одним из вариантов рабочих колес по внешнему диаметру, добавляется индекс:
"м" - увеличенный диаметр;
"а" - уменьшенный для работы в средней части поля Q-Н;
"б" - уменьшенный для работы в нижней части поля.
Характеристики
|
Марка насоса |
Подача, м3/ч |
Напор, м |
Частота вращ., об/мин |
Мощность, кВт |
Допускаемый кавит. запас, м |
|
1К8/18 |
8 |
18 |
2900 |
1,2 |
3,8 |
|
1К8/18а |
8 |
15 |
2900 |
0,8 |
3,8 |
|
1К20/30м |
25 |
32 |
2900 |
4,2 |
3,8 |
|
1К20/30 |
20 |
30 |
2900 |
3,5 |
3,8 |
|
1К20/30а |
20 |
25 |
2900 |
2,1 |
3,8 |
|
1К20/306 |
15 |
20 |
2900 |
1,5 |
3,8 |
|
К45/30 |
45 |
32 |
2900 |
6,5 |
4 |
|
К45/30 |
35 |
25 |
2900 |
5 |
4 |
|
1К50-32-125м |
12,5 |
22 |
2900 |
1,8 |
3,5 |
|
1К50-32-125 |
12,5 |
20 |
2900 |
1,6 |
3,5 |
|
1К50-32-125а |
12,5 |
18 |
2900 |
1,4 |
3,5 |
|
1К50-32-125б |
10 |
16 |
2900 |
1,1 |
3,5 |
|
1К65-50-160 |
25 |
32 |
2900 |
4,2 |
3,8 |
|
1К65-50-160а |
19 |
31 |
2900 |
3,8 |
3,8 |
|
1К65-50-160б |
19 |
25 |
2900 |
3 |
3,8 |
|
1К80-65-160м |
50 |
38 |
2900 |
11,2 |
4 |
|
1К80-65-160 |
50 |
35 |
2900 |
9,1 |
4 |
|
1К80-65-160а |
45 |
30 |
2900 |
6,5 |
4 |
|
1К80-50-200м |
50 |
58 |
2900 |
16 |
3,5 |
|
1К80-50-200 |
50 |
50 |
2900 |
15 |
3,5 |
|
1К80-50-200а |
45 |
50 |
2900 |
12 |
3,5 |
|
1К80-50-200б |
40 |
35 |
2900 |
10 |
3,5 |
|
1К100-80-160 |
100 |
34 |
2900 |
14 |
4,5 |
|
1К100-80-160а |
90 |
28 |
2900 |
12 |
4,5 |
|
1К100-80-160б |
80 |
22 |
2900 |
10 |
4,5 |
|
1К100-65-200м |
100 |
55 |
2900 |
25 |
4,5 |
|
1К100-65-200 |
100 |
50 |
2900 |
22,5 |
4,5 |
|
1К100-65-200а |
90 |
45 |
2900 |
18 |
4,5 |
|
1К100-65-200б |
90 |
40 |
2900 |
15 |
4,5 |
|
1К100-65-250м |
100 |
90 |
2900 |
47 |
4,5 |
|
1К100-65-250 |
100 |
80 |
2900 |
40 |
4,5 |
|
1К100-65-250а |
80 |
70 |
2900 |
33 |
4,5 |
|
1К100-65-250б |
80 |
60 |
2900 |
25 |
4,5 |
|
1К150-125-315 |
200 |
32 |
1450 |
30 |
4 |
|
1К150-125-315а |
200 |
25 |
1450 |
22,5 |
4 |
|
1К150-125-315б |
200 |
20 |
1450 |
18,5 |
4 |
|
2К80-65-160м |
50 |
38 |
2900 |
9,5 |
4 |
|
2K80-65-160 |
50 |
35 |
2900 |
9,1 |
4 |
|
2K80-65-160а |
45 |
30 |
2900 |
6,5 |
4 |
|
2К100-80-160 |
100 |
34 |
2900 |
14 |
4,5 |
|
2К100-80-160а |
90 |
28 |
2900 |
11 |
4,5 |
|
2К100-80-160б |
80 |
23 |
2900 |
9 |
4,5 |
