Насосы центробежно-вихревые консольные типа ЦВК
Характеристики
Описание
Назначение и конструкция:
Применяются в системах питания котлов малой мощности.

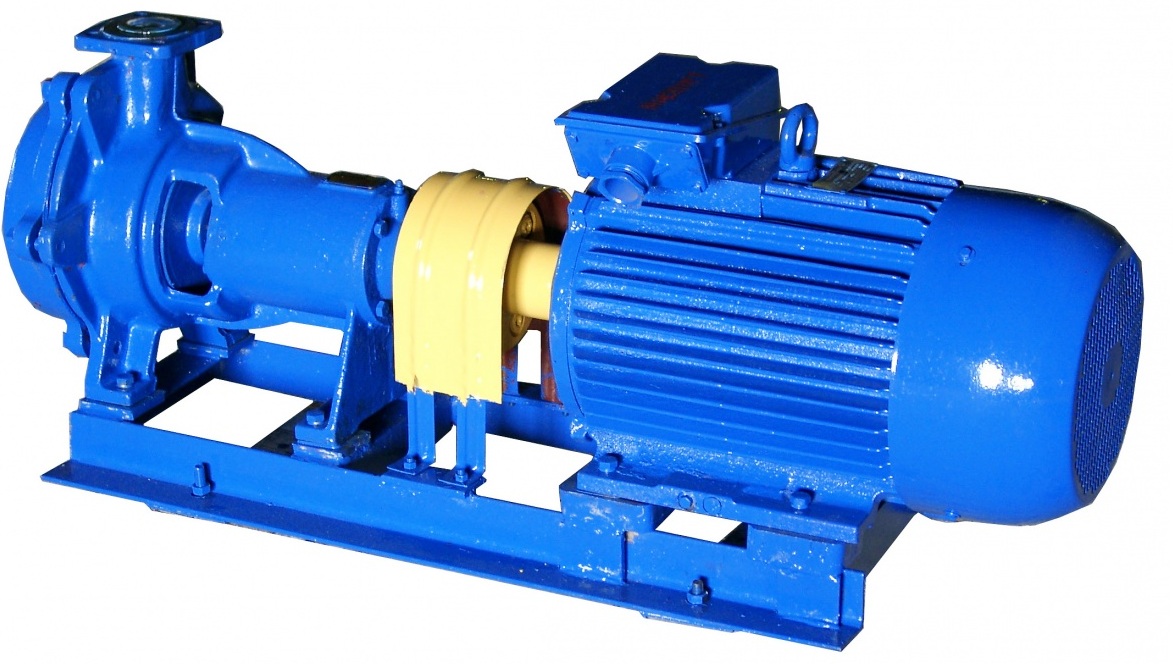

Центробежно-вихревые насосы ЦВК-двухступенчатые, консольные с приводом от двигателя через соединительную муфту. Первая ступень цетробежная, вторая - вихревая. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее. Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке насоса.
Центробежно-вихревые насосы ЦВК-двухступенчатые, консольные с приводом от двигателя через соединительную муфту. Первая ступень цетробежная, вторая - вихревая. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее. Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке насоса.
Перекачиваемая жидкость:
Насосы ЦВК и агрегаты на их основе предназначены для перекачивания воды и других нейтральных жидкостей кинематической вязкостью до 36*10-6 м2/с (36сСт), плотностью не более 1200 кг/м3 с содержанием твердых включений по массе не более 0,01% и размером не более 0,05 мм.
Температура перекачиваемой среды от 258 до 378К (от минус 15 до 105°С).
Температура перекачиваемой среды от 258 до 378К (от минус 15 до 105°С).
Условные обозначения:
Например:
ЦВК 6,3/160 У2 ТУ26-06-1280-87
где ЦВК 6,3/160 - типоразмер насоса;
6,3 - подача, л/с;
160 - напор, м;
У2 - климатическое исполнение и категория размещения при эксплуатации.
Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
Р — напор, м;
N — максимальная потребляемая мощность насоса, кВт;
n — частота вращения, об/мин;
— КПД, %;
— допускаемый кавитационный запас, м;
ЦВК 6,3/160 У2 ТУ26-06-1280-87
где ЦВК 6,3/160 - типоразмер насоса;
6,3 - подача, л/с;
160 - напор, м;
У2 - климатическое исполнение и категория размещения при эксплуатации.
Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
Р — напор, м;
N — максимальная потребляемая мощность насоса, кВт;
n — частота вращения, об/мин;
— КПД, %;
— допускаемый кавитационный запас, м;Характеристики
| Марка агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
| ЦВК 5/125 | 18 | 125.00 | 2950 | 21.00 | 2.80 |
| ЦВК 6.3/160 | 22.7 | 160.00 | 2950 | 29.00 | 3.00 |
