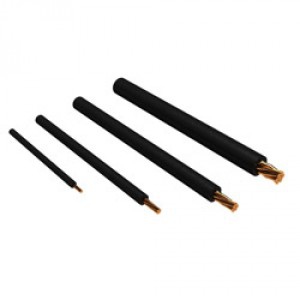

Провод ВПП
Характеристики
Описание
Провода предназначены для присоединения к электрическим сетям на номинальное напряжение 380 и 660В переменного тока частоты 50Гц водопогружных электродвигателей, длительно работающих в воде артезианских скважин под давлением до 7,09*106 Па (70 атм.), при температуре окружающей среды до 80оС.
Пример записи условного обозначения провода марки ВПП с номинальным сечением токопроводящей жилы 25 мм2 на напряжение 380В при его заказе и в документации другого изделия:
ВПП 25-380
Для кабеля следует использовать провод марки ВПП и ВПВ соответствующего сечения. Подбор производится в зависимости от тока электродвигателя и длины кабеля от электродвигателя до шкафа управления.
Характеристики
| Номинальное сечение жилы, мм2 | Максимальный диаметр провода, мм | Строительная длина, м | Масса провода, кг/м |
| 1,2 | 5,43 | 90 | 27,2 |
| 1,5 | 5,61 | 90 | 30,5 |
| 2,0 | 5,88 | 110 | 37,5 |
| 2,5 | 6,12 | 110 | 43,0 |
| 3,0 | 6,61 | 110 | 54,1 |
| 4,0 | 6,89 | 360 | 61,9 |
| 5,0 | 7,21 | 360 | 74,9 |
| 6,0 | 7,48 | 142 | 83,2 |
| 8,0 | 8,12 | 142 | 105,0 |
| 10,0 | 8,63 | 190 | 128,0 |
| 16,0 | 10,4 | 100 | 196,0 |
| 25,0 | 12,5 | 113 | 318,0 |
| 35,0 | 13,4 | 77 | 394,0 |
| 50,0 | 15,1 | 375 | 528,0 |
| 70,0 | 16,9 | 600 | 731,0 |
