Соединительные заливные муфты серии 3М
Характеристики
Описание

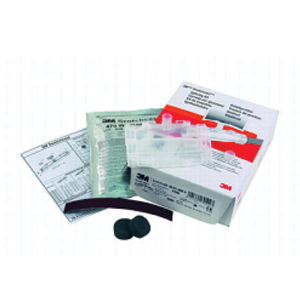

Заливные соединительные муфты серии 3М Scotchcast™ 91-NBA используются в низковольтных электрических сетях до 1 кВ на кабелях со сплошной изоляцией, а также могут быть установлены на контрольных кабелях. Заливные муфты позволяют сращивать бронированные кабели. Применяемый с муфтой электротехнический полиуретановый компаунд Scotchcast™470 является гидрофобным и не растворяется в воде, что позволяет использовать муфту для соединения кабеля, который впоследствии эксплуатируется под водой.Характеристики
|
Наименование заливной муфты |
Диаметр оболочки кабеля, мм |
Сечение жил, мм.кв. |
Длина муфты, мм | |
|
мин |
макс | |||
|
91-NBA 0 |
6 |
16 |
4 x 1,5 - 4 х 4 5 x 1,5 - 5 х 2,5 |
148 |
|
91-NBA 1 |
10 |
22 |
4 x 1,5 - 4 х 10 5 x 1,5 - 5 х 6 |
178 |
|
91-NBA 3 |
13 |
32 |
4 x 16 - 4 х 25 5 x 6 - 5 х 16 |
270 |
|
91-NBA 4 |
18 |
36 |
4 x 25 - 4 х 50 5 x 16 - 5 х 35 |
319 |
|
91-NBA 5 |
19 |
45 |
4 x 50 - 4 х 95 5 x 25 - 5 х 50 |
369 |
|
91-NBA 6 |
27 |
54 |
4 x 70 - 4 х 120 |
479 |
|
91-NBA 7 |
29 |
64 |
4 x 120 - 4 х 240 |
643 |
Преимущества заливных муфт 3М™:
- Одноэлементный герметичный корпус заливной муфты 3М™ Scotchcasт™ 91-NBA
- Наличие приемного клапана в корпусе муфты и ответного заливного клапана в пакете позволяет избежать утечки компаунда при его заливке
- Применяемый с заливной муфтой электротехнический полиуретановый компаунд 3М™ Scotchcast™ 470 является гидрофобным и не растворяется в воде, что позволяет длительно эксплуатировать муфту в погруженном состоянии, в частности, для питания оборудования погружных насосов
- Отсутствие выделения вредных веществ при смешивании двухкомпонентного компаунда
- Отсутствие контакта с компаундом во время смешивания и заливки благодаря системе CMP (закрытая система смешивания и заливки)
- Остатки компаунда в пакете для смешивания после использования можно утилизировать, как бытовые отходы
- Высокая допустимая нагрузка на растяжение и высокая стойкость к динамическим и ударным нагрузкам готового соединения
- Прозрачный корпус муфты, позволяющий контролировать заливку компаунда
- Прозрачный пакет для смешивания, облегчающий визуальный контроль за процессом смешивания.
