Описание
Вихревые насосы применяют в системах с малыми подачами и сравнительно высокими напорами.

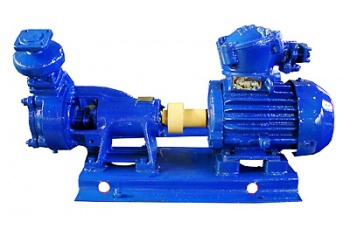

Насосы ВК, ВКС - вихревые, одноступенчатые, горизонтальные, консольные. В корпусе и крышке насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками. Насосы изготовлены с двойным или одинарным торцовым уплотнением (приставка в условном обозначении насоса -2Г или 1Г). Привод насоса от электродвигателя - через соединительную муфту.
Насосы вихревые ВК-(2Г,1Г), ВКС-(2Г,1Г) и агрегаты электронасосные на их основе, предназначенные для перекачивания нейтральных, слабоагрессивных, вредных, и взрывоопасных жидкостей кинематической вязкостью до 36•10-6 м2/с (36сСт), с содержанием твердых включений, не более 0,01% по массе и размером не более 0,05 мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Для перекачки нефтепродуктов проточная часть насоса должна быть выполнена из бронзы (в условном обозначении - буква Б). ВНИМАНИЕ!!! При подборе насоса ВКС для перекачки нефтепродуктов необходимо учесть значение высоты самовсасывания, которое рассчитывается по формулам в приложении к Руководству по эксплуатации.
ВК – тип насоса (вихревой консольный);
С – самовсасывающий;
2 – подача, л/с;
26 – напор, м;
Б – условное обозначение материала проточной части: А (чугунное), Б (бронзовое), К (нержавеющее);
2Г – условное обозначение уплотнения вала (двойное торцовое);
1Г – условное обозначение уплотнения вала (одинарное торцовое);
У3.1; Т2 – климатическое исполнение и категория размещения.
Характеристики
Наименование
показателя | Типоразмер насосов (агрегатов) |
ВК,
ВКС
1/16 | ВК,
ВКС
2/26 | ВК,
ВКС
4/28 | ВК,
ВКС
5/24 | ВК,
ВКС
5/32 | Примечание |
Подача | л/с | 1,0 | 2,0 | 4,0 | 5,0 | |
м3/ч | 3,6 | 7,2 | 14,4 | 18,0 |
Напор, м. | 16 | 26 | 28 | 24 | 32 |
*Максимальная высота самовсасывания, м (для самовсасывающих насосов). | 4,0 | 3,5 | Для насосов ВКС |
Допускаемая продолжительность самовсасывания, с, не более (для самовсасывающих насосов). | 600 | |
Давление на входе в насос, МПа (кгс/см2), не более. | 0,25 (2,5) |
Максимальная потребляемая мощность насоса, кВт. | 1,2 | 4,6 | 7,0 | 8,3 | 8,8 |
Частота вращения,
с-1(об/мин). | 24 (1450) |
Параметры энергопитания. | род тока | переменный |
напряжение,В | 220,380 или 660 |
частота тока,
Гц | 50 |
КПД, %
|
насоса
|
28
|
33
|
41
|
38
|
39
|
агрегата
|
22
|
26
|
32
|
30
|
Допускаемый кавитационный запас,
м, не более
|
4,0
|
5,0
|
6,0
|
6,5
|
Внешняя утечка через торцовое уплотнение, л/ч, (капель в минуту), не более
|
0,03 (5)
|
Масса и габаритные размеры насоса (агрегата)
|
Приведены в руководстве по эксплуатации
|
Примечания: ссылки на таблицы и приложения даны по контексту руководства по эксплуатации
- Значения основных параметров указаны при работе насосов на воде с температурой 293 К (20°С) и плотностью 1000 кг/см3.
- Производственные допустимые отклонения по всему рабочему интервалу характеристики: подачи ±8%, напора ±6% от указанного в таблице 2.
- Допускается работа насосов ВК (ВКС)2/26 с частотой вращения 16 с-1 (970 об/мин) с пересчетом параметров.
- Максимальная потребляемая мощность насоса- величина справочная и указана для минимальной подачи в рабочем интервале характеристики с учетом допустимых отклонений по подаче, напору и К П Д.
- Насос должен эксплуатироваться в рабочем интервале подач. Эксплуатация насоса за пределами рабочего интервала не рекомендуется из-за снижения энергетических показателей и показателей надёжности. Характеристики насосов (агрегатов) приведены в приложении А.
- Пример расчёта ориентировочной высоты самовсасывания для других жидкостей приведен в приложении Б.
- Значение КПД насосов приведено для оптимального режима в пределах рабочего интервала.
- Производственный допуск на КПД минус 3% от указанного в таблице 3.
- Допуск на массу +5%, отклонение в противоположную сторону не регламентируется.
- Коэффициент кавитационного запаса R=1,1.
