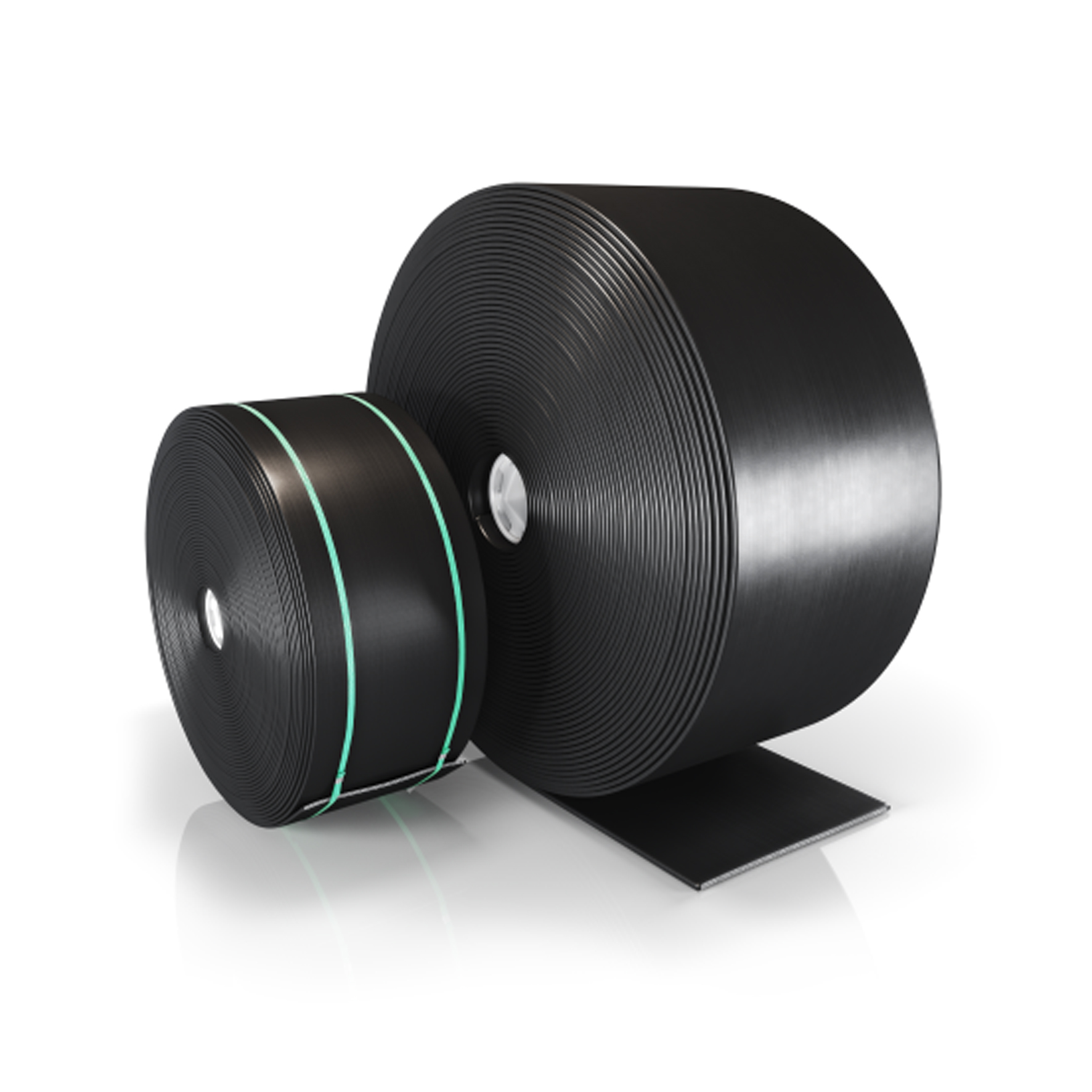

Лента конвейерная резинотканевая

Грамотный подбор конвейерной (транспортерной) ленты позволяет увеличить экономическую эффективность используемого оборудования. Лента конвейерная применяется во многих отраслях промышленности, но в различных сферах деятельности режим эксплуатации может значительно отличаться, для оптимального выбора полотна следует учитывать множество факторов, таких как: характеристика и свойства транспортируемого материала, нагруженность конвейера, условия окружающей среды и т.д.

ГОСТ 20-85 ленты конвейерные резинотканевые подразделяются на следующие типы:

Лента конвейерная ТК

Лента конвейерная резинотканевая ГОСТ 20-85 состоит из каркаса и обкладок, при изготовлении каркаса используются различные группы тканей, каждой из которых соответствуют свои физико-механические свойства. Типы ткани и номинальная разрушающая нагрузка на разрыв по основе и утку указаны в таблице.

* Р — нити из полиамидного волокна, Е — нити из полиэфирного волокна

Прочностные характеристики на разрыв для ленты конвейерной резинотканевой ГОСТ 20-85 можно рассчитать путем перемножения числа прокладок на соответствующий показатель одной прокладки, по основе.

Пример:

Лента конвейерная 2.1-500-4-ТК-200-2-5-2-Б-РБ ГОСТ 20-85, количество прокладок 4 шт., прочность прокладки из ткани ТК-200-2 по основе 200 Н/мм, тогда разрывная прочность будет составлять 4 х 200= 800Н/мм.

Импортная транспортерная лента DIN 22102 изготавливается с минимальной разрушающей нагрузкой следующих значений: 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 Н/мм. При этом разрушающая нагрузка на разрыв указана не для каждой прокладки, а для всей толщины транспортерной ленты.

Тяговый каркас для конвейерных лент изготавливается из следующих материалов, каждому из которых присвоено свое обозначение:

Р - полиамид; Е - полиэстер; В - хлопок; Z – вискоза; R - рейон; D – арамид Специальные свойства в обозначении конвейерной ленты соответствуют следующим символам: Е - антистатические резиновые обкладками G – жиро и маслостойкая Т - термостойкая А - для пищевых продуктов R - морозостойкая С - для химических продуктов

Сравнительные показатели свойств применяемых классов резины для обкладок ленты транспортерной ГОСТ 20-85 и DIN 22102 приведены в таблице

Конвейерные ленты в Беларуси

Маркировка и обозначение конвейерных лент:

Лента конвейерная 2.2-800-4-ТК-200-2-5-2-Б-РБ ГОСТ 20-85 DIN 22102 – 1600-EP-630/4/5/2 Y

• 2.2 - тип ленты 1600- ширина
• 800 — ширина Е - материал основы полиэстер
• 4 - число тканевых прокладок Р - материал утка полиамид
• ТК-200-2 - вид ткани прокладок 630 — минимальная разрывная сила, Н/мм
• 5 - толщина слоя рабочей обкладки 4 — число тканевых прокладок
• 2 - толщина слоя нерабочей обкладки 5 — толщина слоя рабочей обкладки
• Б - класс резины 2 — толщина слоя нерабочей обкладки
• РБ - обрезиненный борт Y — тип резины используемой в обкладках
