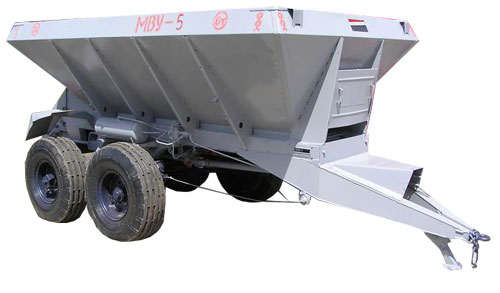

Машина для внесения удобрений МВУ-5
Характеристики
Машина для внесения удобрений МВУ-5 имеет следующие конструктивные особенности: ходовая часть машины МВУ-5 представляет собой безрессорную балансирную тележку типа тандем, состоящую из двух балансиров, соединенных центральной осью на подшипниках скольжения, с осями для крепления колес. Внутри кузова имеется приспособление для равномерной разгрузки удобрений, представляющее собой объемный экран из биметалла, установленный на двух опорах, закрепленных на переднем и боковых бортах. Дозирующая заслонка улучшенной конструкции представляет собой шибер, перемещающийся в направляющих на заднем борту кузова при помощи штурвала, закрепленного на валу совместно с двумя звездочками, входящими в зацепление с рейками на заслонке. Прутково-пластинчатый транспортер машины состоит из прямолинейных прутков, соединенных в замкнутую цепь с помощью пластин звеньев. Привод транспортера при дозах внесения до 6000 кг/га осуществляется от ходового колеса, свыше 6000 – от ВОМ трактора. Рассеивающие диски имеют четыре желобковые лопатки, установленные под углом 900 друг к другу. Для повышения прочности диски снабжены отбуртовками и кольцевыми гофрами. Привод дисков осуществляется от ВОМ трактора через карданный вал, промежуточные валы, два клиноременных контура и два конических редуктора.
Технические характеристики:
|
Грузоподъемность, кг |
5000 |
|
Вместимость кузова, м3 |
4,3 |
|
Рабочая ширина внесения удобрений, м: |
|
|
- гранулированных |
11-17 |
|
- мелкокристаллических |
7-11 |
|
Рабочая скорость, м/с |
3,6-3,9 |
|
Транспортная скорость, м/с |
5-6,9 |
|
Диапазон доз внесения минеральных удобрений, кг/га |
100-1500 |
|
Производительность га в час основного времени при внесении минеральных удобрений дозой: |
|
|
- 400 кг/га |
14 |
|
Масса, кг |
2170 |
