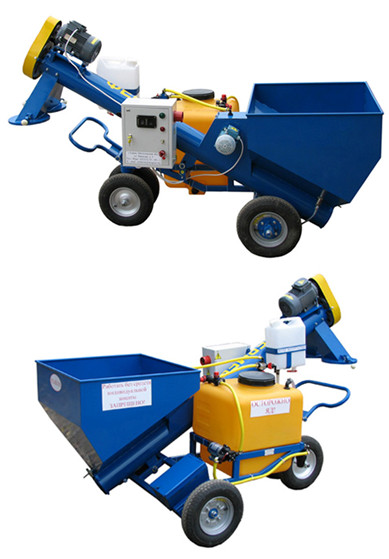

Протравливатель ПС-5 «Фермер»
Характеристики
Протравливатель семян ПС-5 «Фермер» предназначен для обработки семян сельскохозяйственных культур пестицидами с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста. Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.
Технические характеристики протравливателя ПС-5 «Фермер»
|
Наименование параметра |
Ед. изм. |
Значение |
|
Тип |
|
камерный |
|
Производительность за 1 час (на пшенице): - основного времени - эксплуатационного времени |
т/час |
1-5 0,7-3,4 |
|
Полнота протравливания |
% |
100±20 |
|
Механическое повреждение семян, не более |
% |
0,5 |
|
Увеличение влажности семян, не более |
% |
1,0 |
|
Емкость бака, не менее |
л |
120 |
|
Тип насоса |
|
мембранный |
|
Производительность насоса, не более |
л/мин |
11,0 |
|
Рабочее давление жидкости, не более |
МПа |
0,3 |
|
Привод насоса |
- |
электрический, 24В |
|
Напряжение сети |
В |
380±20 |
|
Потребляемая мощность, не более |
кВт |
1,4 |
|
Масса с полным комплектом рабочих органов |
кг |
250 |
|
Количество обслуживающего персонала: |
чел. |
2 |
|
Габаритные размеры в рабочем положении: - длина - ширина - высота |
мм |
2300 1270 1470 |
Протравливатель семян ПС-5 "Фермер" представляет собой автоматическую машину с электроприводом основных механизмов и состоит из следующих сборочных единиц: бункера для засыпки семян, камеры протравливания, бака для рабочей жидкости, насоса, блока управления потоком жидкости, регулятора объема подаваемой жидкости и пульта управления. Сборочные единицы смонтированы на раме, установленной на колеса с пневматическими шинами.
В камере протравливания установлена двухдисковая форсунка, привод которой осуществляется от электродвигателя. Форсунка обеспечивает дробление жидкости на капли и нанесение их на семена, транспортируемые шнеком.
Дополнительный бачок заполняется чистой водой и предназначен для промывки системы и мытья рук оператора. Протравливатель перемещают вручную за рукоятку. В процессе работы машина не должна перемещаться, что обеспечивается зацеплением тормозной муфты и полумуфты переднего правого колеса.
Технологическая схема протравливателя ПС-5 "Фермер".
1 - бункер; 2 – камера протравливания; 3 – лопатки встряхивателя;
4 - форсунка; 5 – маховичок регулиро-вочный; 6 – винт регулировочный;
7 – заслонка дозатора зерна; 8 – окно дозировочное.
