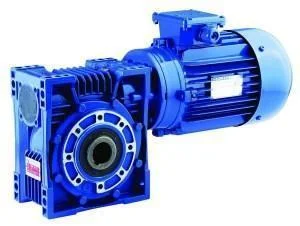

Мотор-редуктор червячный NMRV 063

NMRV 063 Популярный типоразмер, получивший широкое распространение в промышленных механизмах. В основе привода – червячный редуктор и электродвигатель мощностью 0,18-2,2 кВт. Материалы деталей: Корпус – алюминий, фланцы – алюминий, червяк – сталь, венец червячного колеса – бронза. Тип смазки: синтетическая ISO VG 320. Вес: 6,2 кг. ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ В ЗАКАЗЕ NMRV – 063 – 20 – 45 – 0,37 – B3 NMRV – тип мотор-редуктора 063 – типоразмер (межосевое расстояние в мм) 20 – передаточное отношение 45 – частота вращения выходного вала, об/мин 0,37 – мощность двигателя, кВт B3 – вариант исполнения мотор-редуктора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NMRV 063  Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель IEC Радиальная нагрузка, Н 0,18 15.0 66 2.1 60 71A6 5467 11.3 79 1.6 80 6018 9.0 90 1.4 100 6270 0,25 28.0 56 2.4 50 71А4 4440 23.3 63 2.0 60 4719 17.5 78 1.6 80 5193 14.0 87 1.4 100 5595 18.0 81 1.8 50 71В6 5145 15.0 92 1.5 60 5467 11.3 110 1.2 80 6018 9.0 125 1.0 100 6270 0,37 35.0 71 2.1 40 71B4 4122 28.0 83 1.6 50 4440 23.3 94 1.4 60 4719 17.5 115 1.1 80 5193 14.0 129 0.9 100 5595 45.0 60 2.4 20 80A6 3791 36.0 74 1.9 25 4084 30.0 82 2.1 30 4339 22.5 102 1.6 40 4776 18.0 120 1.2 50 5145 15.0 137 1.0 60 5467 0,55 70.0 56 1.9 40 71B2 3272 56.0 67 1.5 50 3524 46.7 77 1.2 60 3745 35.0 95 0.9 80 4122 28.0 109 0.7 100 4440 70.0 61 2.2 20 80A4 3272 56.0 73 1.8 25 3524 46.7 83 1.9 30 3745 35.0 105 1.4 40 4122 28.0 124 1.1 50 4440 23.3 140 0.9 60 4719 60.0 71 2.2 15 80B6 3444 45.0 90 1.6 20 3791 36.0 109 1.3 25 4084 30.0 123 1.4 30 4339 22.5 152 1.1 40 4776 0,75 140.0 43 2.3 20 80А2 2597 112.0 52 1.8 25 2797 93.3 60 2.0 30 2973 70.0 77 1.4 40 3272 56.0 91 1.1 50 3524 46.7 104 0.9 60 3745 93.3 64 2.2 15 80В4 2973 70.0 83 1.6 20 3272 56.0 100 1.3 25 3524 46.7 114 1.4 30 3745 35.0 143 1.0 40 4122 120.0 52 2.9 7.5 90S6 2734 90.0 68 2.3 10 3009 60.0 97 1.6 15 3444 45.0 123 1.2 20 3791 36.0 149 0.9 25 4084 30.0 167 1.0 30 4339 1,1 186.7 48 2.1 15 80B2 2359 140.0 63 1.6 20 2597 112.0 77 1.2 25 2797 93.3 88 1.4 30 2973 70.0 113 1.0 40 3272 120.0 76 2.0 7.5 90L6 2734 90.0 99 1.5 10 3009 60.0 142 1.1 15 3444 45.0 180 0.8 20 3791 186.7 50 2.6 7.5 90S4 2359 140.0 65 2.0 10 2597 93.3 93 1.5 15 2973 70.0 122 1.1 20 3272 56.0 146 0.9 25 3524 46.7 167 1.1 30 3745 1,5 186.7 68 1.9 7.5 90L4 2359 140.0 89 1.5 10 2597 93.3 127 1.1 15 2973 70.0 166 0.8 20 3272 373.3 35 2.7 7.5 90S2 1873 280.0 46 2.1 10 2061 186.7 66 1.6 15 2359 140.0 86 1.2 20 2597 112.0 105 0.9 25 2797 93.3 120 1.0 30 2973 186.7 83 1.5 7.5 90L4 2359 140.0 109 1.2 10 2597 93.3 156 0.9 15 2973 2,2 373.3 51 1.8 7.5 90L2 1873 280.0 67 1.5 10 2061 186.7 97 1.1 15 2359   ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ NMRV 063 МОНТАЖНЫЕ СХЕМЫ NMRV 063
