Вентилятор осевой
Характеристики
Назначение

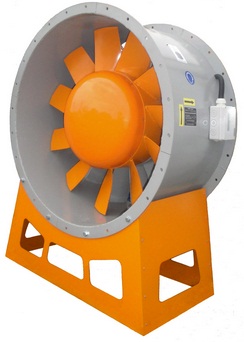

Вентилятор
осевой ВО предназначен для перемещения в системах вентиляции воздуха и
других газовых смесей, агрессивность которых по отношению к
углеродистым сталям обыкновенного качества не выше агрессивности
воздуха.
Вентилятор состоит из сварного рабочего колеса с одиннадцатью
листовыми лопатками, корпуса и асинхронного электродвигателя.
Вид климатического исполнения вентилятора – У1.
Вентилятор изготовлен из углеродистой стали. Лопатка рабочего
колеса покрыта полиуретановым двухкомпонентным составом с
тефлоном с целью исключения налипания волокнистых
материалов.
Вентилятор рекомендован к применению в конструкциях шахтных
зерносушилок.
Технические характеристики
|
Наименование показателя |
Значение |
|
Подача воздуха, куб.м/ч |
38 000 … 57 000 |
|
Полное давление, Па |
900 … 4000 |
|
Установленная мощность, кВт, не более |
18,5 |
|
Масса, кг, не более |
280 |
|
Номинальный диаметр рабочего колеса, мм |
1000 ± 2 |
|
Количество лопаток, шт. |
11 |
|
Частота вращения рабочего колеса, оборотов в минуту, не менее |
1450 |
|
Габаритные размеры, мм, не более |
|
|
- длина |
945 |
|
- ширина |
1110 |
|
- высота |
1110 |
Примечание: аэродинамические параметры приведены для нормальных условий:
плотность рабочей среды – 1,2 кг/м3;
барометрическое давление – 101,34 кПа;
температура – 200С.
