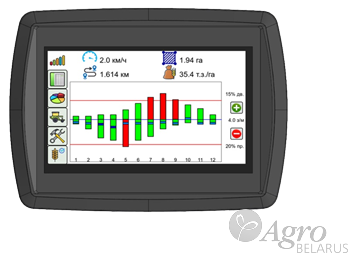

Система контроля высева СКВ

Система контроля высева СКВ предназначена для контроля основных параметров технологического процесса выполняемого сеялками точного высева. Система используется в составе сеялок точного высева типа СТВ (далее - сеялка).

Система контролирует факт пролета семян через семяпровод с количеством сош-ников от 1 до 12 штук в зависимости от конструкции сеялки, исправность датчиков и це-лостность цепи их подключения, а также следующие параметры: засеянную площадь (га), количество высеянных семян (шт ); заданную и фактическую норму высева (шт/м погон-ный), относительное количество «двойников» и «пропусков» (%), отклонение фактической нормы высева от заданной нормы (%), временя работы сеялки (моточасы), скорость движения сеялки (км/ч).

Система выполняет следующие функции:

• управляет устройством переключения технологической колеи;
• отображает скорость движения;
• контролирует заполненность бункеров;
• определяет и сохраняет в памяти текущее и общее время наработки, пройденный путь и обработанную площадь;
• контролирует переключение технологической колеи в распределительной головке;
• контролирует частоту вращения вентилятора и высевающих аппаратов.

Комплектность системы:

• блок управления;
• блок индикации;
• датчики высева;
• датчик импульсов.

Питание системы осуществляется от бортовой сети трактора Uн=12 В.

Потребляемая мощность не более 20 Вт.

Конструктивно система состоит из блока управления (БУ), блока индикации (БИ), датчиков высева, датчиков импульсов, жгутов подключения.

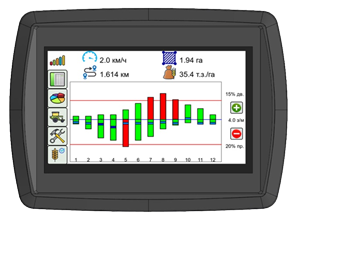

БИ служит для отображения информации и управления технологическими режимами работы системы. БИ устанавливается в кабине трактора и настраивается с учетом конструктивных особенностей путем программирования исходных данных у изготовителя системы и изготовителя сеялок точного высева.

БУ предназначен для сбора, обработки и хранения информации, поступающей от датчиков высева и датчика импульсов, а также для управления работой системы. БУ устанавливается непосредственно на сеялке и настраивается с учетом конструктивных особенностей путем программирования исходных данных у изготовителя системы и изготовителя сеялки.
