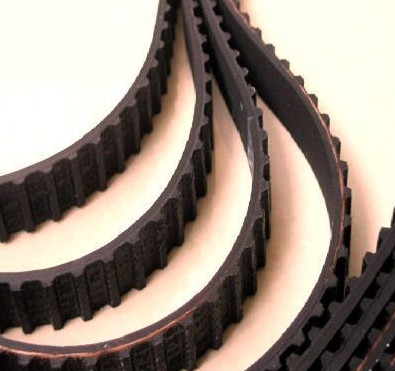

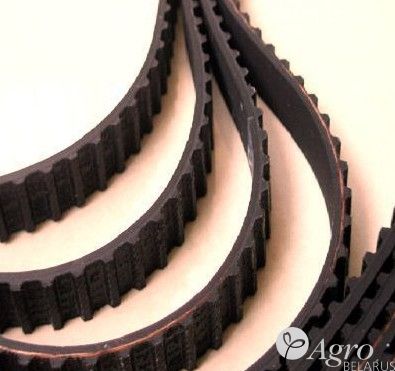

Ремень зубчатый приводной СБ-5-63, модуль 5
Характеристики
| Длина, мм | 989,7 |
| Материал | Резина |
| Шаг зубьев, мм | 15,71 |
| Число зубьев ремня | 63 |
Обозначение: СБ 5-63-40 (50) Длина, мм: 989,7 Маркировка длинны число пи 3,1415. Шаг =15,71мм. Модуль 5. 100 зубов. Необходимая ширина ремня нарезается в нужный размер. Поставляются ремни односторонние и двухсторонние, также с усиленным кордом. Наносим различные покрытия. Навариваем толкатели. Поставляем ремни модульные (плоские зубчатые) типа СБ и ЛР, ОСТ 38.05.114-76 Типы ремней — ЛР1, ЛР2, ЛР3, СБ4, СБ5, СБ7, ЛПУ1, ЛПУ2, ЛПУ3 Пример обозначения: СБ -5-50-125 где СБ — тип ремня, СБ сборный резиновый или ЛПУ — литьевой полиуретановый, ЛР литьевой резиновый 5 — модуль ремня (шаг зубьев ремня в мм делённый на число пи (3,1415), для 5 это 25,7075 мм 50 — ширина ремня в мм 125 — общее число зубьев. Ремни плоскозубчатые сборочные (маркировка СБ) и литьевые (маркировка ЛР) изготовляются из высококачественной резины на основе хлоропренового каучука или из полиуретана. Основа несущего слоя – металлокорд, обладающий малой растяжимостью, что придаёт ремню высокую прочность и стабильность размеров.
Размеры зубчатых модульных ремней:
|
Модуль |
1 |
1,5 |
2 |
3 |
4 |
5 |
7 |
10 |
|
Шаг зубьев P, мм |
3,14 |
4,71 |
6,28 |
9,42 |
12,57 |
15,71 |
21,99 |
31,42 |
|
Толщина ремня Hs, мм |
1,6 |
2,2 |
3,0 |
4,0 |
5,0 |
6,5 |
11,0 |
15,0 |
|
Высота зуба Ht, мм |
0,8 |
1,2 |
1,5 |
2 |
2,5 |
3,5 |
6 |
9 |
|
Наименьшая ширина зуба S1, мм |
1,0 |
1,5 |
1,8 |
3,2 |
4,4 |
5,0 |
8,0 |
12,0 |
