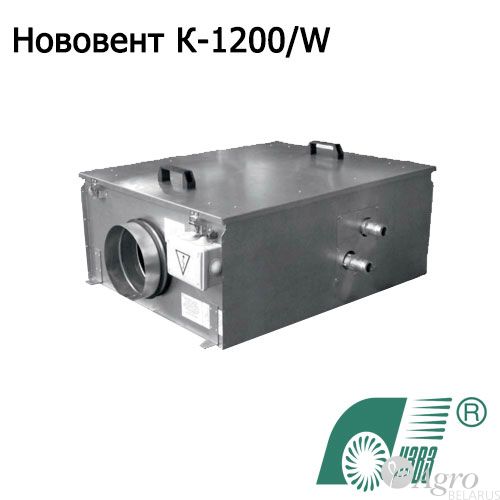

Установка компактная приточная Нововент К-1200/W с водяным теплообменником
Характеристики
Нововент К-1200/W применяются для создания комфортных условий пребывания в небольших жилых помещениях, квартирах, коттеджах и офисах.
Назначение компактных приточных установок Нововент К-1200/W

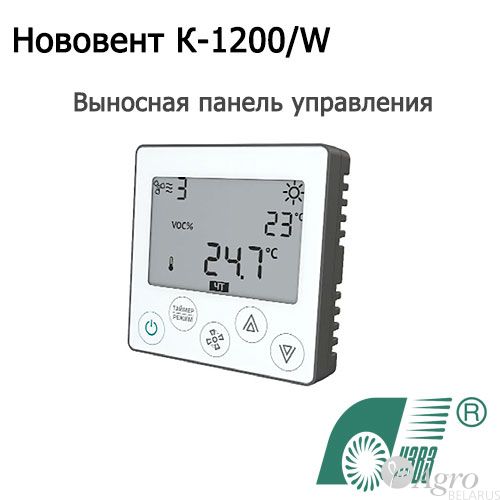

Компактная установка Нововент К-1200 — установка для обработки воздуха состоящая из фильтра, нагревателя и двух вентиляторов. Производительность установки до 1200 м³/час. Корпус вентилятора оцинкованная сталь, шумоизолированный, толщина стенок — 25 мм. Рабочее колесо стальное. В качестве фильтрующего элемента применяется плоский фильтр класса очистки G4. Система автоматического управления встроена в установку. Имеется выносная панель с жидкокристаллическим дисплеем.
Конструкция
Компактная приточная установка в исполнении Нововент К-1200/W с водяным теплообменником состоит из фильтра, водяного теплообменника и двух вентиляторов. В качестве водяного теплообменника применяется медно-алюминиевый пластинчатый теплообменник, в качестве теплоносителя может применяться вода или незамерзающие смеси, максимальная температура теплоносителя — 150°С, максимальное давление 1,5 МПа. Теплообменник имеет стандартные размеры сечения: 400×200. В конструкции теплообменника предусмотрены отверстия для спуска воздуха и слива воды.
Конструкция установки предусматривает возможность демонтажа теплообменника. Диаметр патрубков теплообменника 25 мм.
Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны.

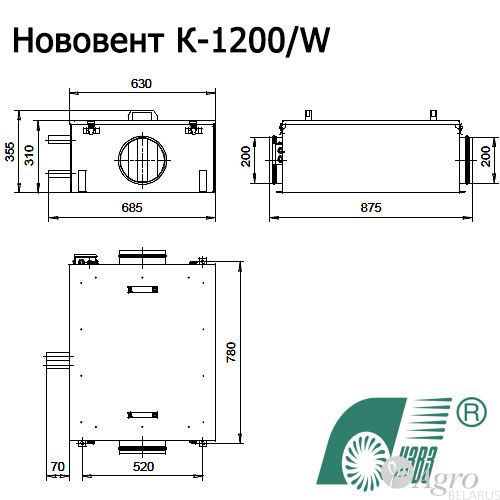

Для подсоединения к системе воздуховодов имеются два выхода Ø 200.
Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.
Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1 м после выхлопа установки.
Масса установки — 39 кг.
Технические характеристики компактных приточных установок Нововент К-1200/W с водяным теплообменником
| Расход воздуха, м³/час | Расход воды, кг/час | Температура воздуха, °С | Температура воды, °С | Гидравлическое сопротивление, кПа | Теплопроизводительность, кВт |
|---|---|---|---|---|---|
| 400 | 348 | -28/+32 | 90/70 | 9,3 | 8,1 |
| 400 | 280 | -28/+20 | 70/50 | 6,7 | 6,5 |
| 800 | 558 | -28/+20 | 90/70 | 21,4 | 12,97 |
| 800 | 396 | -15/+19 | 70/50 | 11,1 | 9,2 |
| 1200 | 611 | -20/+22 | 90/70 | 23,7 | 14,2 |
| 1200 | 421 | -10/+19 | 70/50 | 12,5 | 9,8 |
Система автоматического управления. Система автоматики встроена в корпус установки. Для подключения установки имеется клеммная коробка. Установка поставляется полностью готовой к работе. Для запуска необходимо подключить питающее напряжение. Для регулирования температуры приточного воздуха применяется узел терморегулирования.

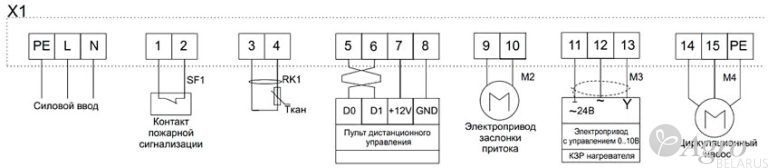

Схема подключения компактных приточных установок. Нововент K-1200/W. Силовой ввод подключить кабелем с сечением жил не менее 1,5 мм². Цепи управления и сигнализации подключать кабелем с сечением жил не менее 0,75 мм².
