Установка компактная приточная Нововент К-2000/E с электрокалорифером

Нововент К-2000/E применяются для создания комфортных условий пребывания в небольших жилых помещениях, квартирах, коттеджах и офисах.

Назначение компактных приточных установок Нововент К-2000/E

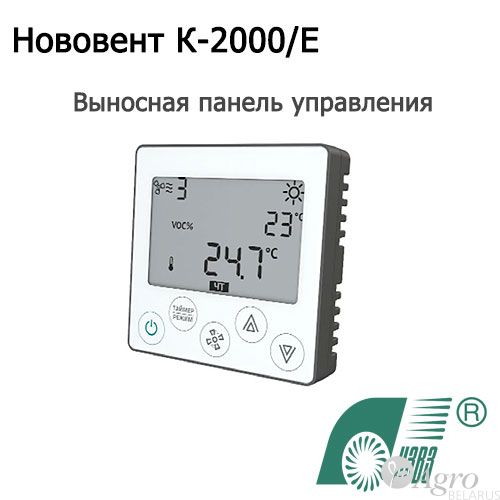

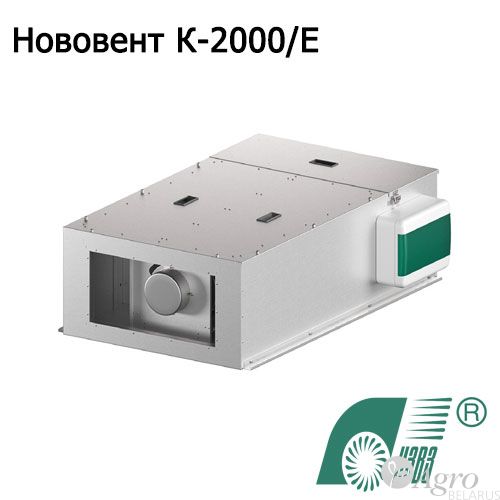

Компактная установка Нововент К-2000 — установка для обработки воздуха состоящая из фильтра, нагревателя и вентилятора. Производительность установки до 2000 м³/час. Корпус вентилятора оцинкованная сталь, шумоизолированный, толщина стенок — 25 мм. Рабочее колесо стальное. В качестве фильтрующего элемента применяется плоский фильтр класса очистки G4. Система автоматического управления встроена в установку. Имеется выносная панель с жидкокристаллическим дисплеем.

Конструкция

Компактная приточная установка в исполнении Нововент К-2000/E с электрокалорифером состоит из фильтра, электрического нагревателя и вентилятора. Электрический нагреватель может быть изготовлен в 3-х вариантах: 12 кВт, 15 кВт или 22,5 кВт. ТЭНы применяются W-образные, номинальная мощность одного ТЭНа — 2 или 2,5 кВт.

Схема соединения ТЭНов — «звезда».

Номинальная мощность электронагревателя выбирается при заказе. В процессе работы установки мощность регулируется с помощью твердотельного реле для поддержания заданной температуры.

Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.

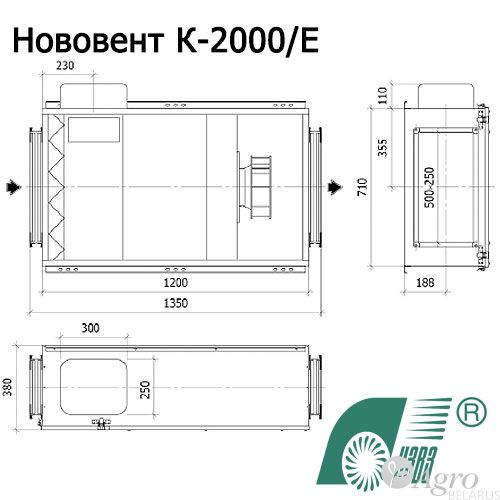

Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются два выхода 500×250 мм. Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами.

Для достижения оптимальных акустических и аэродинамических характеристик необходимо предусматривать прямой участок воздуховода длиной около 1 м после выхлопа установки.

Технические характеристики

При подборе электронагревателя рекомендуется следующее:

Определить необходимую мощность электронагревателя: Q = 1,2 × L × (t - t₂) / 3600, где Q — мощность электронагревателя; t и t₂ — соответственно температуры наружного и приточного воздуха; L — расход воздуха, м³/час.

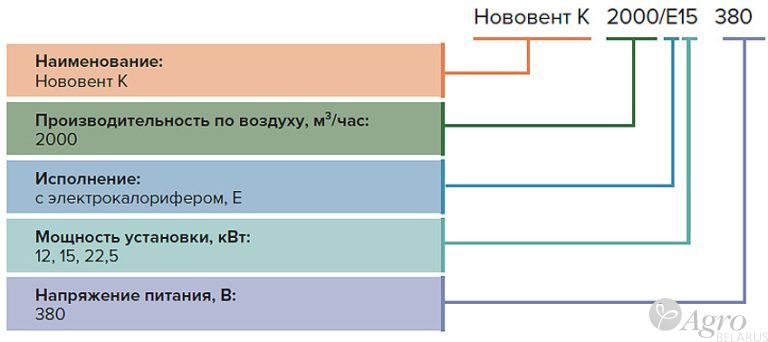

Выбрать вариант исполнения электронагревателя 12, 15 или 22,5 кВт. Необходимо обратить внимание, что для электронагревателя 12 кВт необходимо напряжение 3/380В. При невозможности использования данного напряжения рекомендуется изменить значения L, t или t₂ с целью уменьшения необходимой мощности.

Технические характеристики компактных приточных установок Нововент К-2000/E с электрокалорифером

Система автоматического управления. Система автоматики встроена в корпус установки. Для подключения установки имеется клеммная коробка. Управление осуществляется с помощью выносной панели.

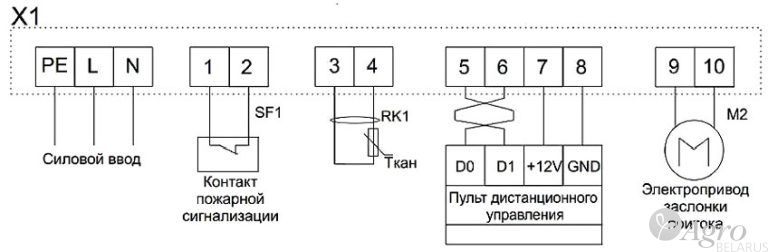

Схема подключения компактных приточных установок. Нововент К-2000/Е12-380, Нововент К-2000/Е15-380, Нововент К-2000/Е22.5-380. Силовой ввод подключить кабелем с сечением жил не менее 4,0 мм². Цепи управления и сигнализации подключать кабелем с сечением жил не менее 0,75 мм².
