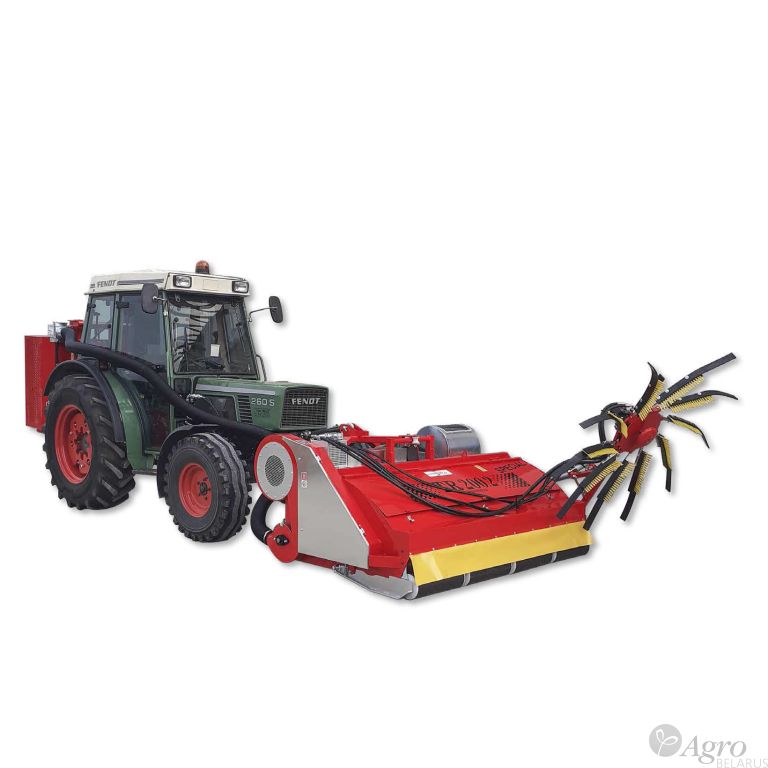

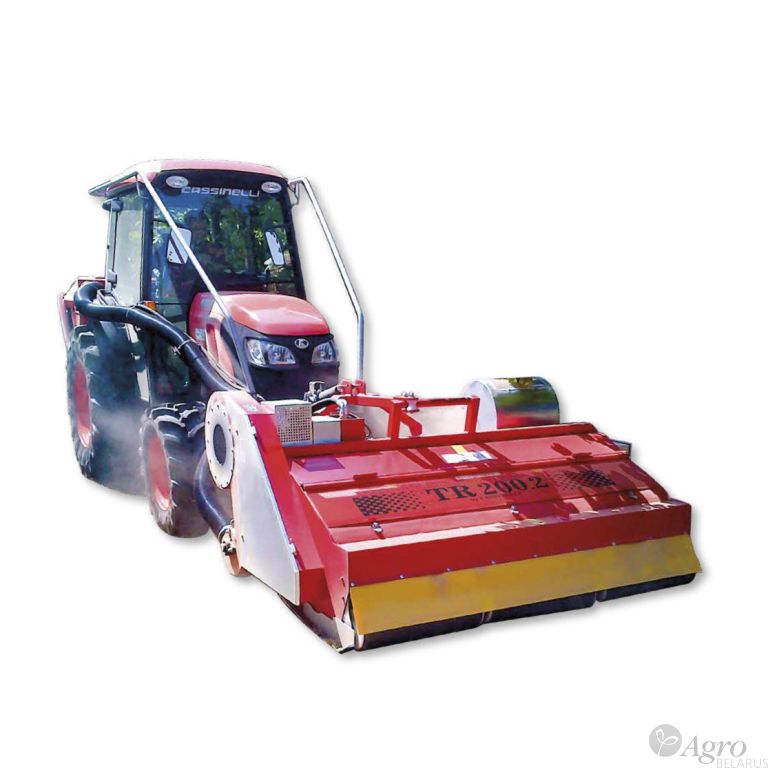

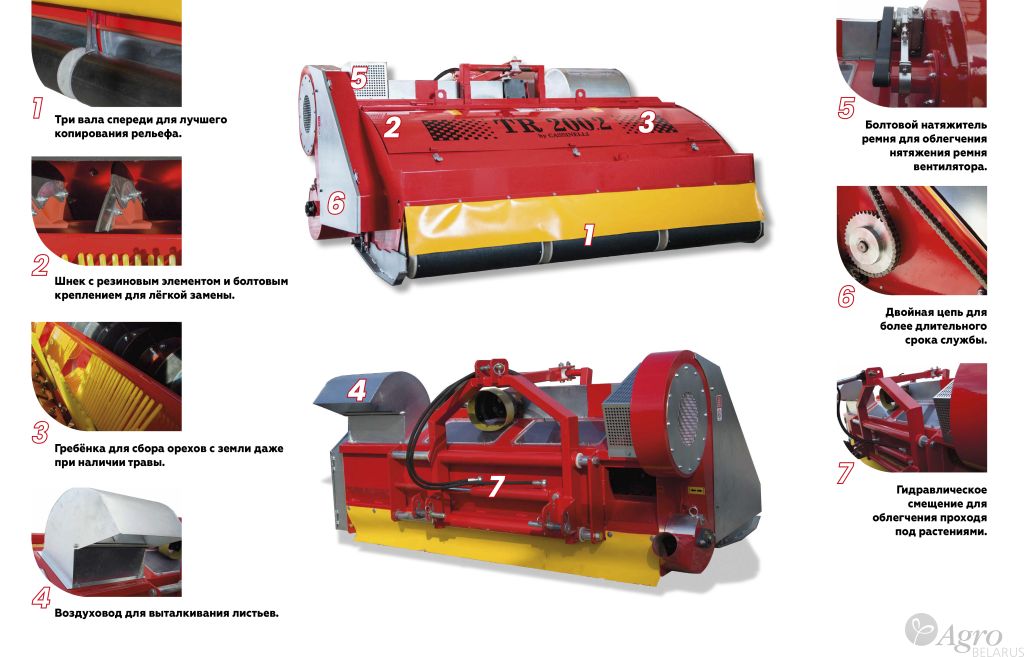

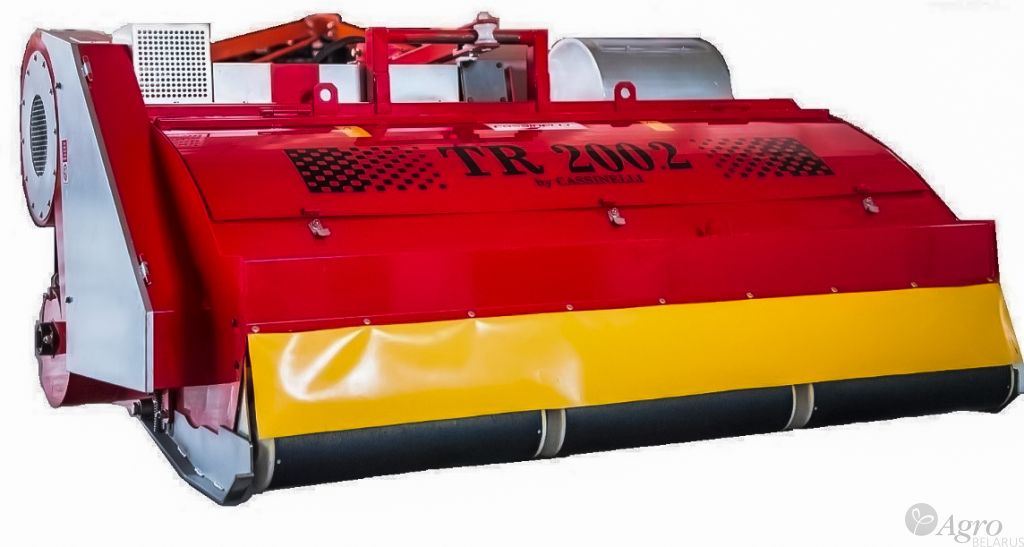

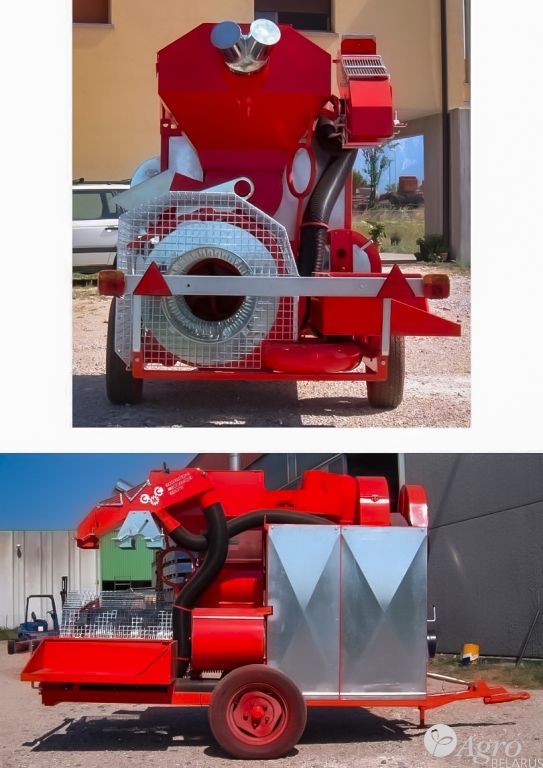

Комбайн-подборщик TR 200.2 с подъёмником для сбора орехов

Назначение: для уборки фундука.

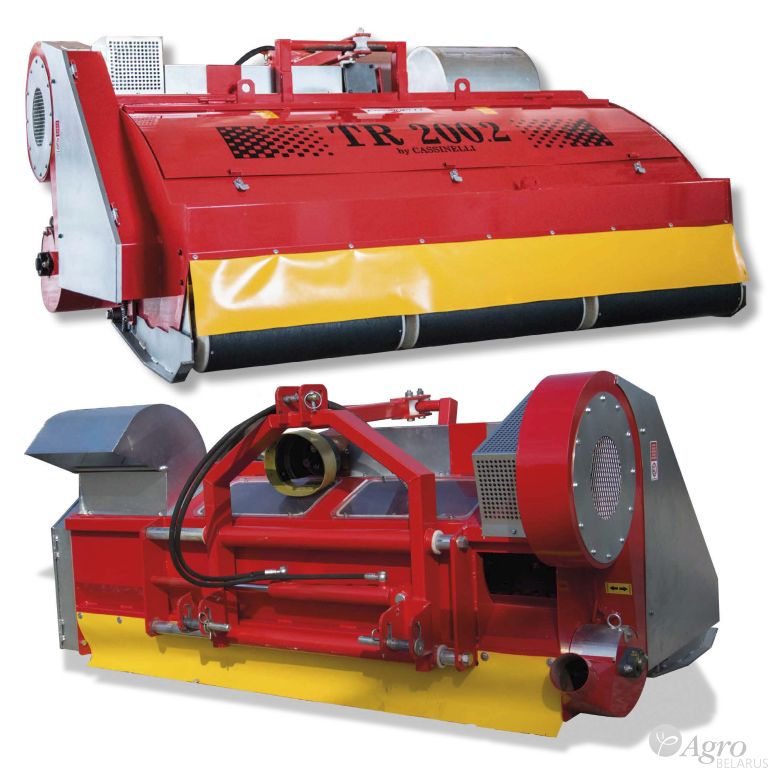

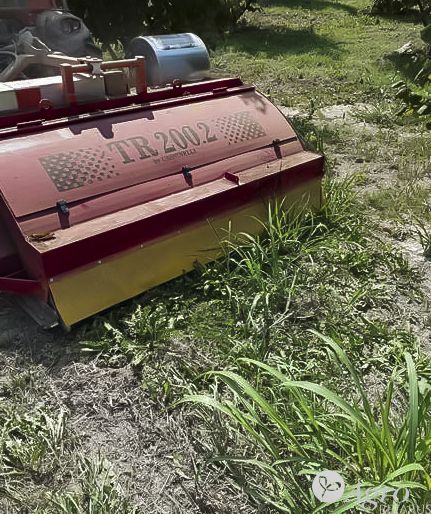

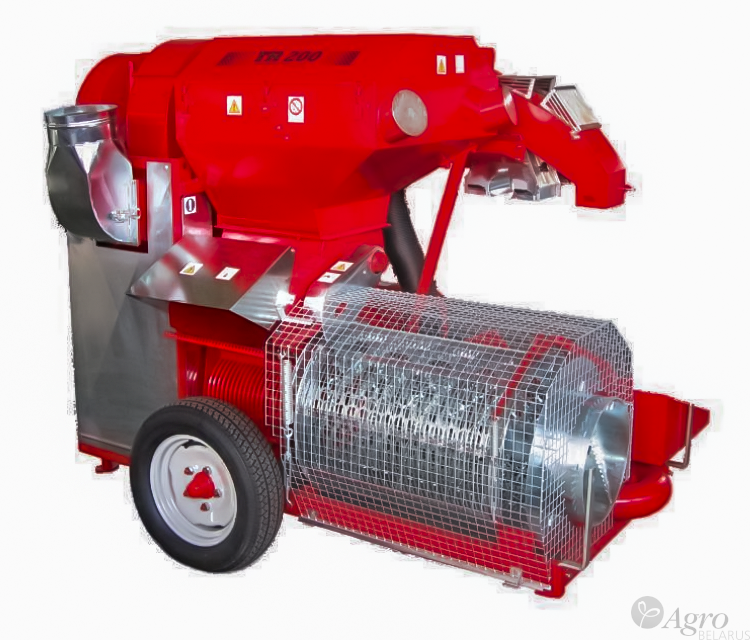

МОДЕЛЬ TR 200.2: масса 580 кг.

Устанавливается на тракторы мощностью 35-40 л.с. и минимальной массой 1800 кг.

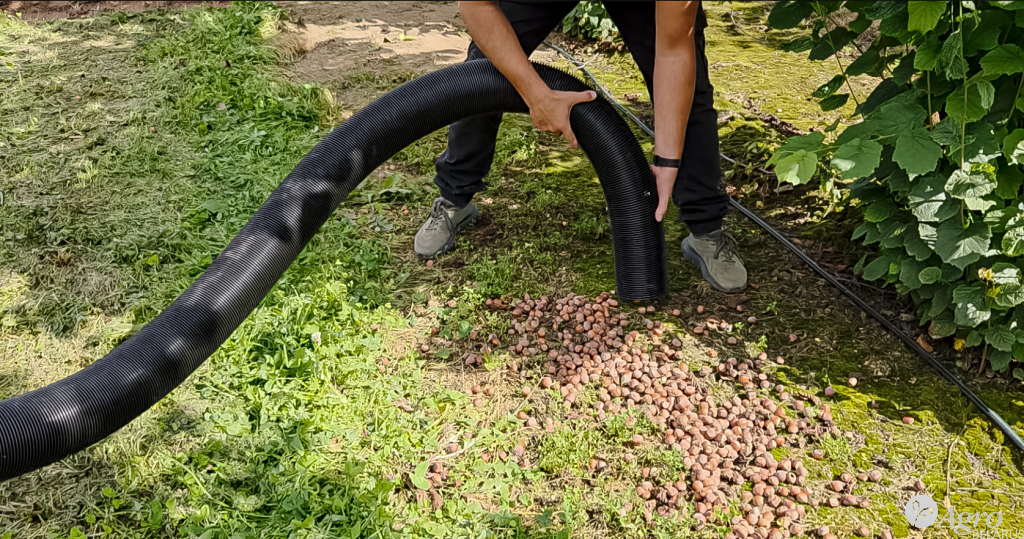

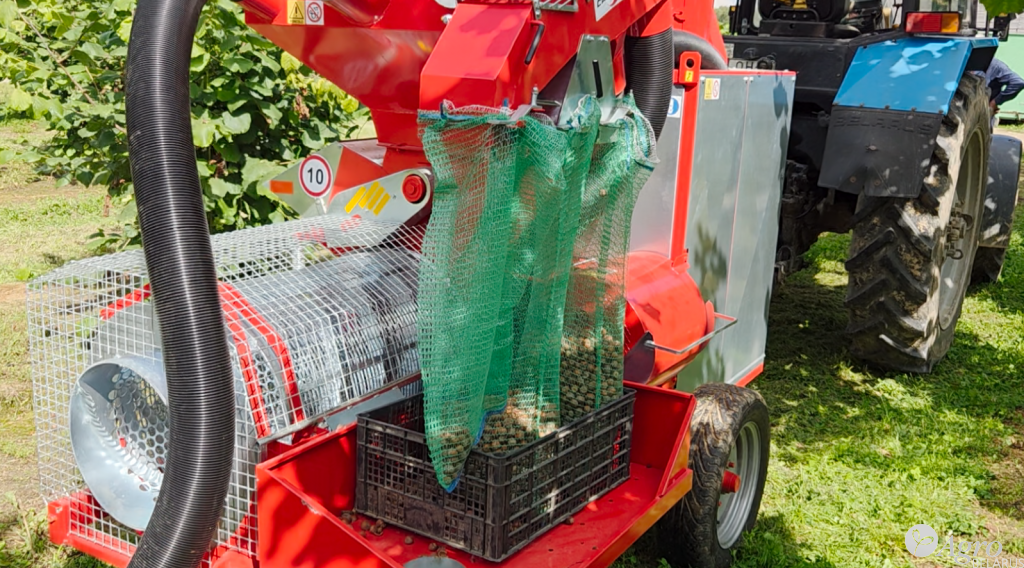

Машина осуществляет сбор с помощью вращающихся щеток, а соответствующие транспортные органы обеспечивают прохождение плодов через специальные решетки и сита, которые выполняют функцию отделения от посторонних элементов (почва, листья, веточки и т. д.). В конце цикла орехи выталкиваются струей воздуха к группе мешков или контейнеров для сбора по гибкому подводящему шлангу. Группа мешков или контейнеров размещается на борту трактора или на специальной внешней опоре, подключенной к самому трактору.

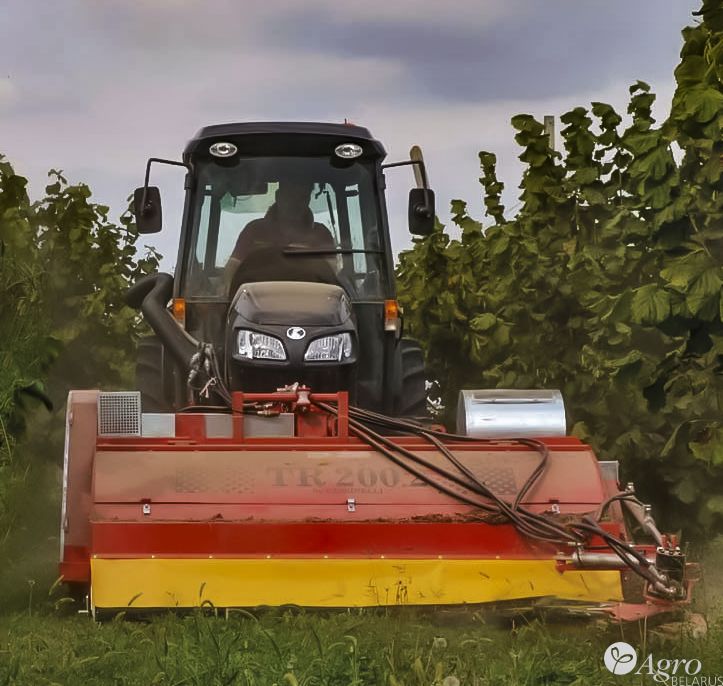

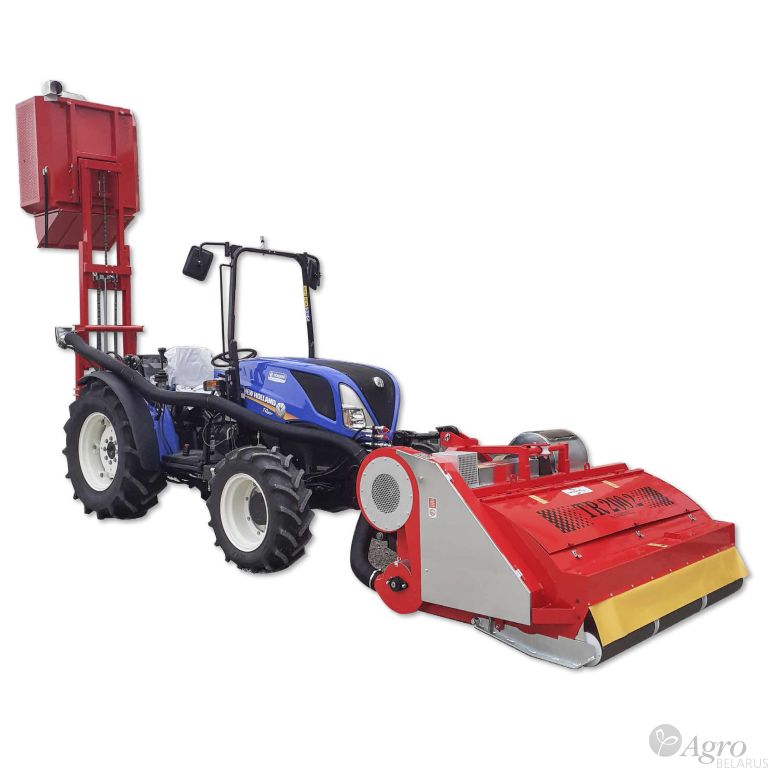

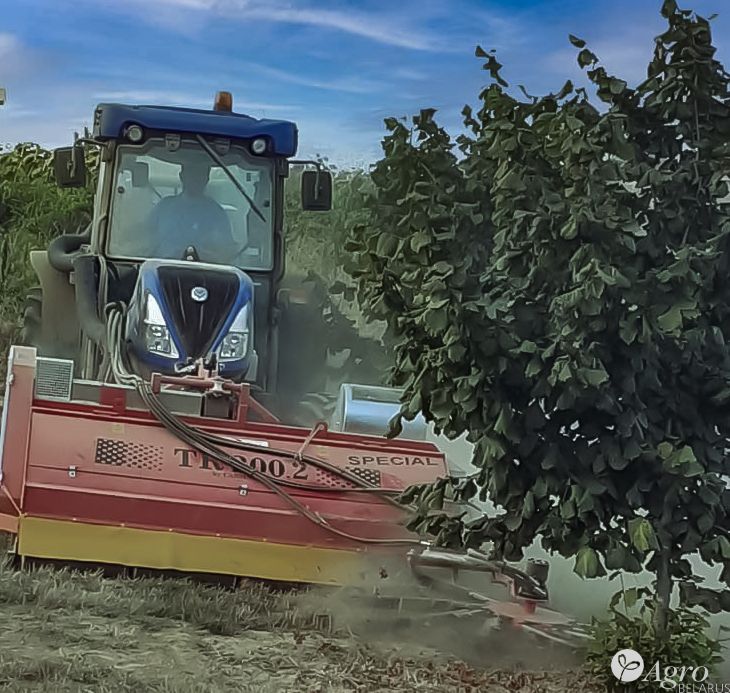

Машина для сбора орехов может быть установлена спереди или сзади сельскохозяйственного трактора. Установка спереди обеспечивает оператору лучшую видимость, комфорт вождения и контроля.

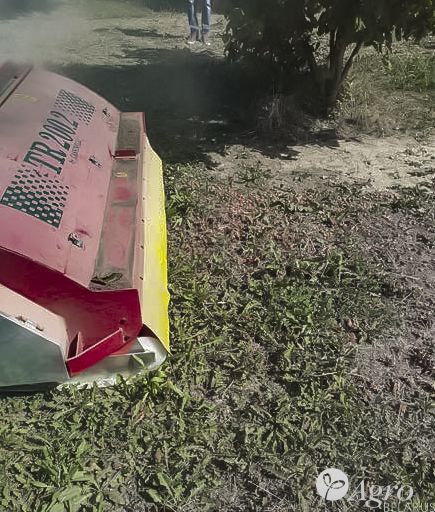

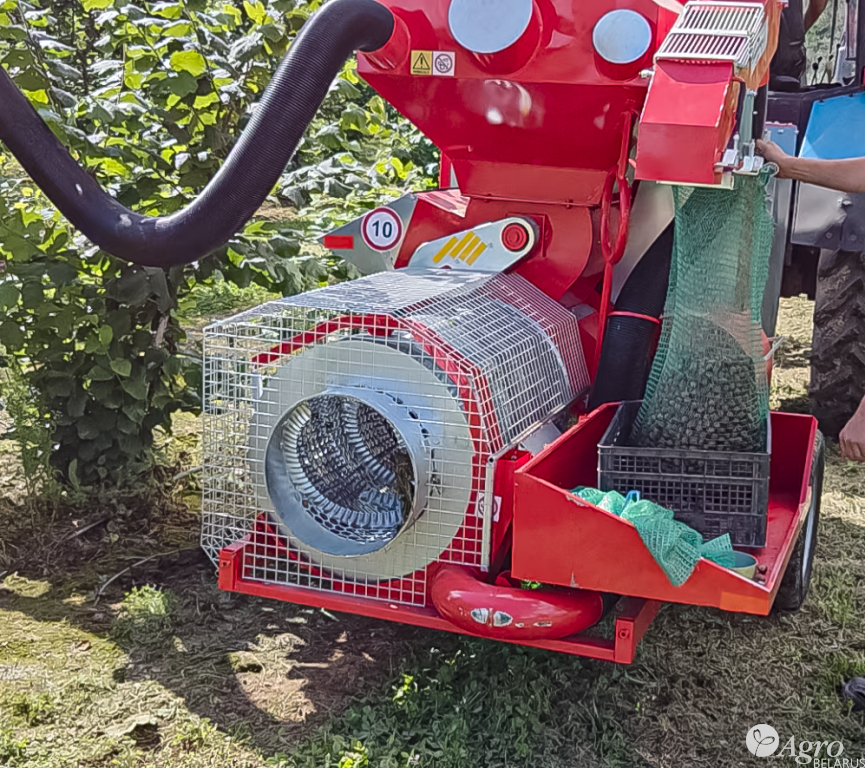

Работа сборщика основана на уборочной щетке, которая, касаясь земли, поднимает плоды и переносит их в перегрузочный шнек. Орехи, выталкиваемые вышеупомянутым шнеком, скользят по специальной решетке, которая удаляет листья, траву и возможные околоплодники, почву, мелкие камни, веточки. Впоследствии продукт передается через специальные лопатки в верхний очистной шнек, который пропускает его через сетку просеивания. Все посторонние предметы (камни, околоплодники, дерево и т. д.), размеры которых превышают отверстия сита, выгружаются на землю через специальную прорезь. Наконец, очищенные плоды достигают пневматического транспортного устройства, которое по гибкому шлангу направляет их в мешки или контейнеры для сбора.

Сборщик может быть оснащен:

• гидравлической системой бокового перемещения, подключенной к распределителю трактора.
• воздухозаборником на вентиляторе для упаковки в мешки с выходом в начале второго шнека, который служит для разрушения потока листьев, образующегося при переходе между первым и вторым шнеком. Он имеет 3-ступенчатую регулировку. Рычаг, направленный вниз, указывает на его закрытие.

Подача мощности к механизмам и устройствам сборщика может быть:

• механического типа с карданом и трансмиссионным валом. Кардан и вал возврата надлежащим образом защищены для предотвращения контакта с движущимися органами.
• гидравлического типа с трубками с быстроразъемными соединениями, подключенными к насосу сельскохозяйственного трактора.

АКСЕССУАРЫ ДЛЯ СБОРЩИКА:

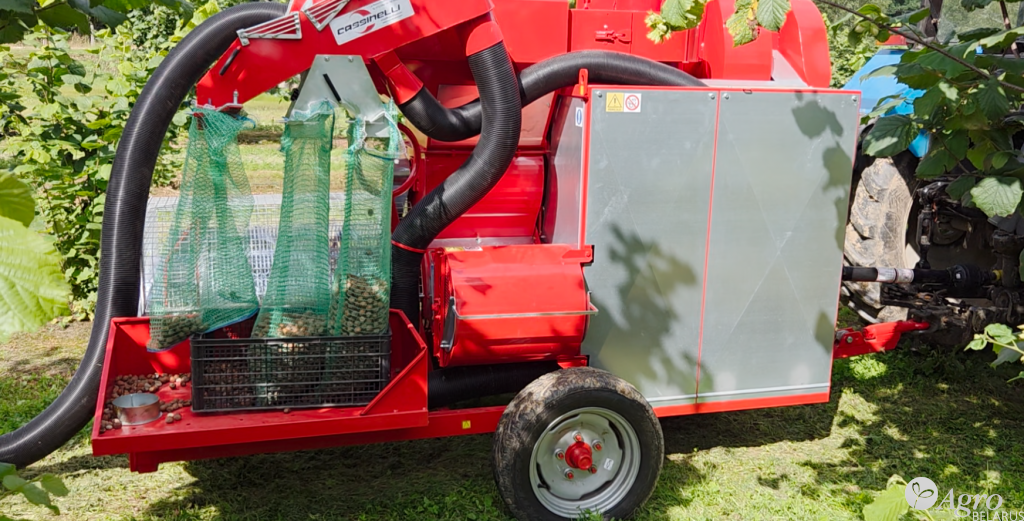

• Группа держателей мешков Группа держателей мешков или контейнеры для сбора могут быть размещены на тракторе или поставляется как аксессуар, закрепленный на тракторе в положении, противоположном сборщику. Аксессуар из стальных профилей и листов крепится к трактору с помощью кронштейнов, запертых штифтами и регулируемыми винтовыми адаптерами. Аксессуар удобно оснащен двумя мешками для сбора фруктов, которые можно загружать через специальный двухсторонний распределитель потока с ручным закрытием. Масса: 130 кг. Количество: 2 мешка вместимостью 140 кг.

• Группа вентиляции-удаления листьев Группа вентиляции и удаления листьев состоит из дополнительного канала, подключенного к нагнетательному вентилятору, который позволяет удалять из продукта лишнюю листву через щель около конвейера, установленную вместо лексановой защиты. Конвейер оснащен на выходе лопаткой, регулируемой вручную по наклону и открытию-закрытию, для регулировки выброса листвы и предотвращения выброса любых сухофруктов, попавших в дополнительный канал. Поток воздуха, поступающий от нагнетательного вентилятора, можно регулировать вручную с помощью специального внешнего рычага.

• Регулировка трёхступенчатая • Рычаг регулировки потока воздуха

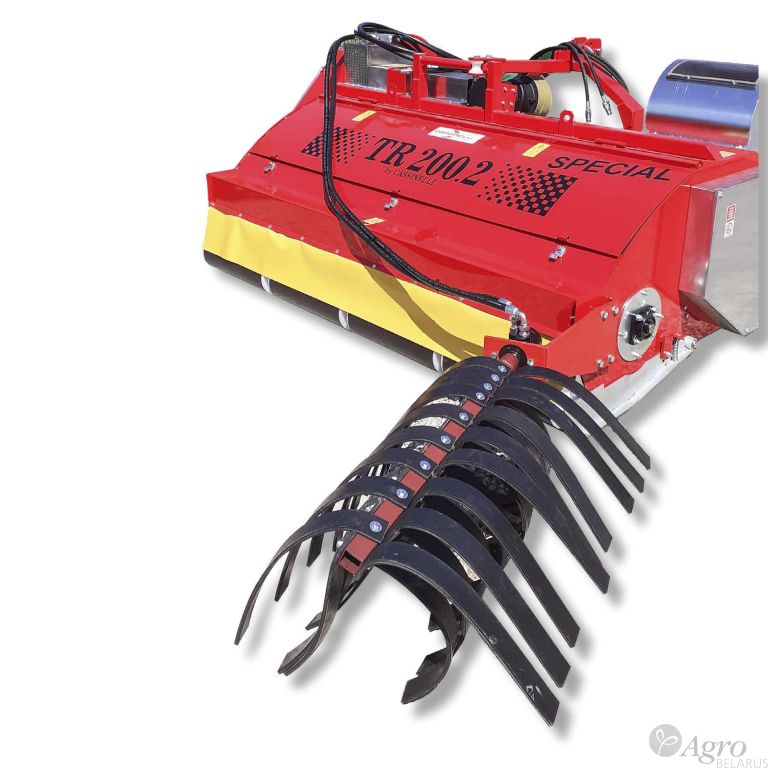

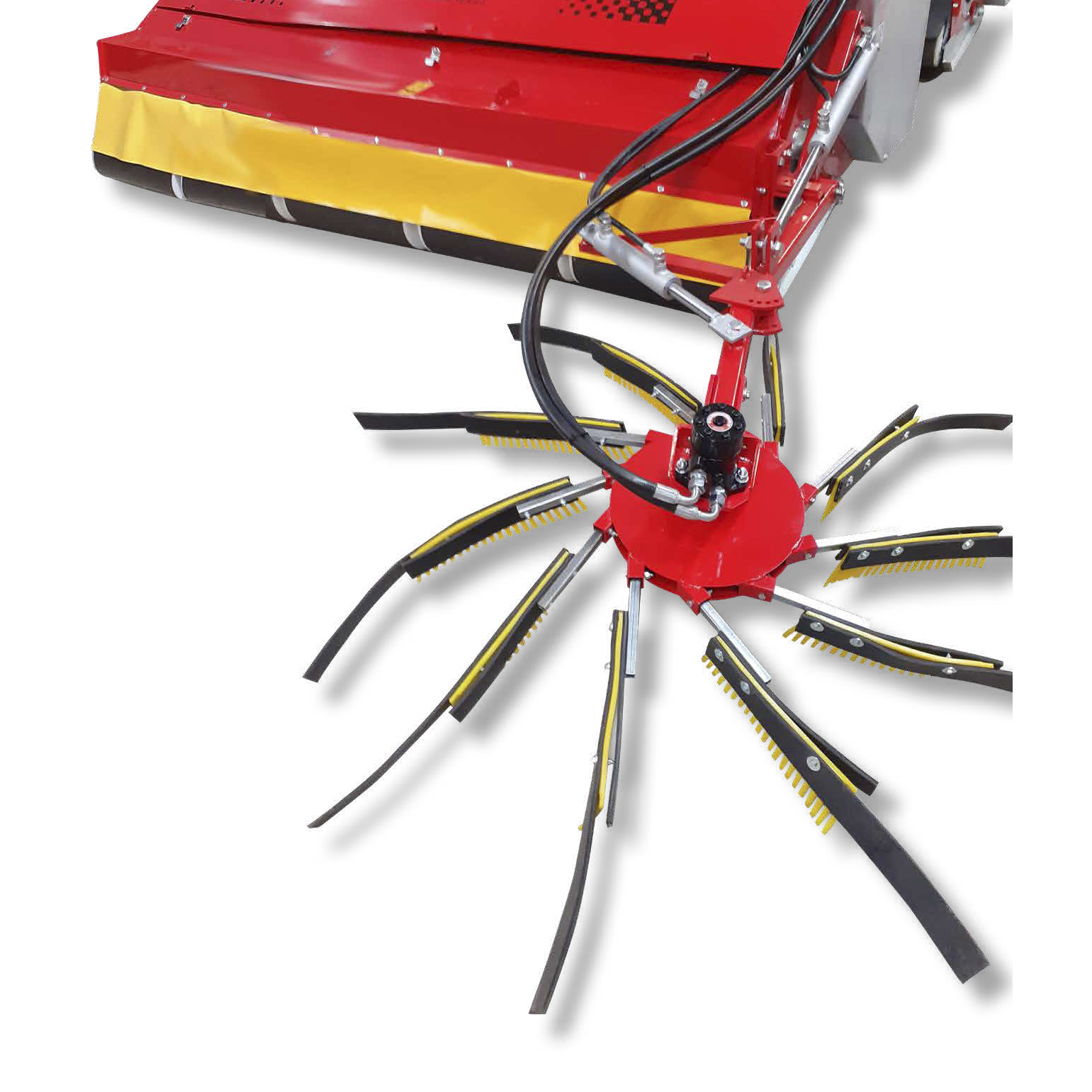

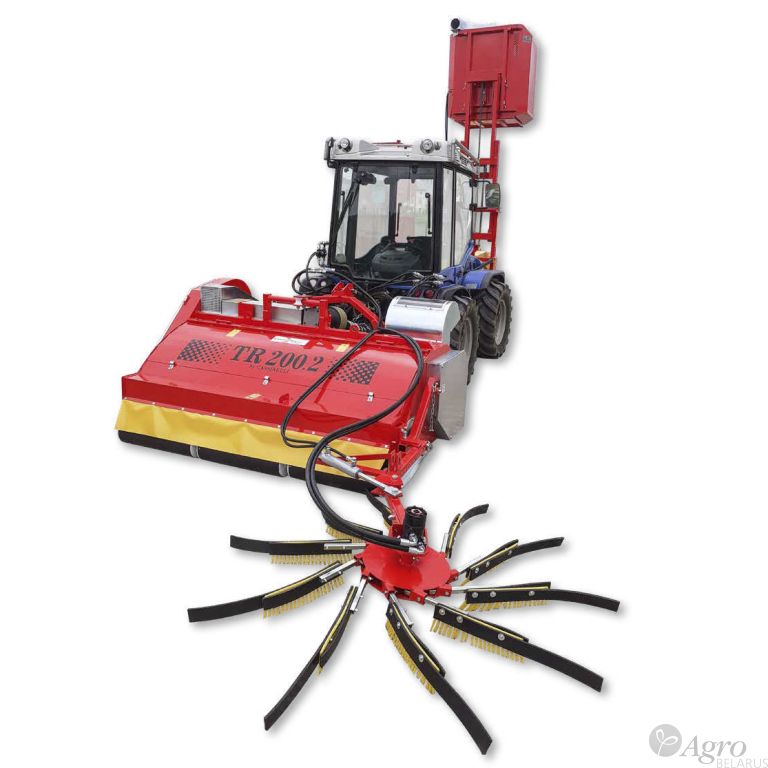

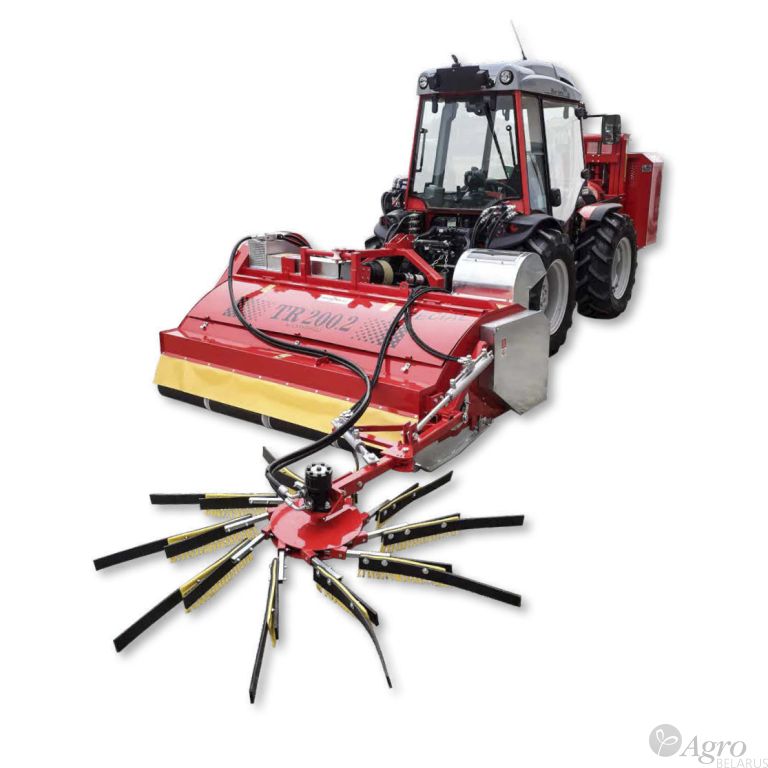

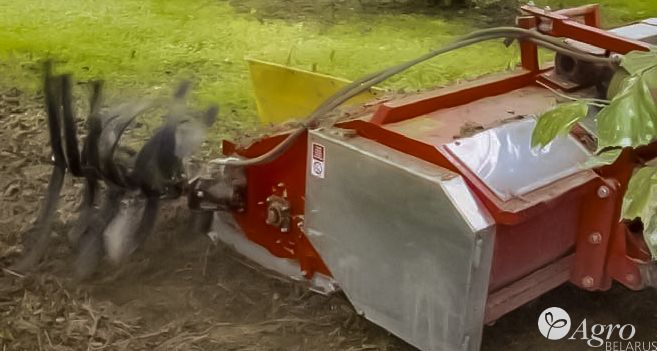

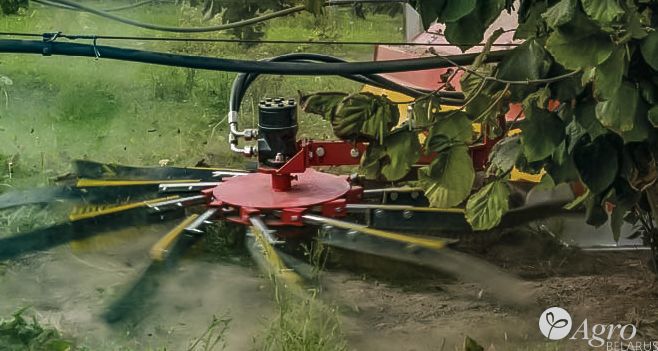

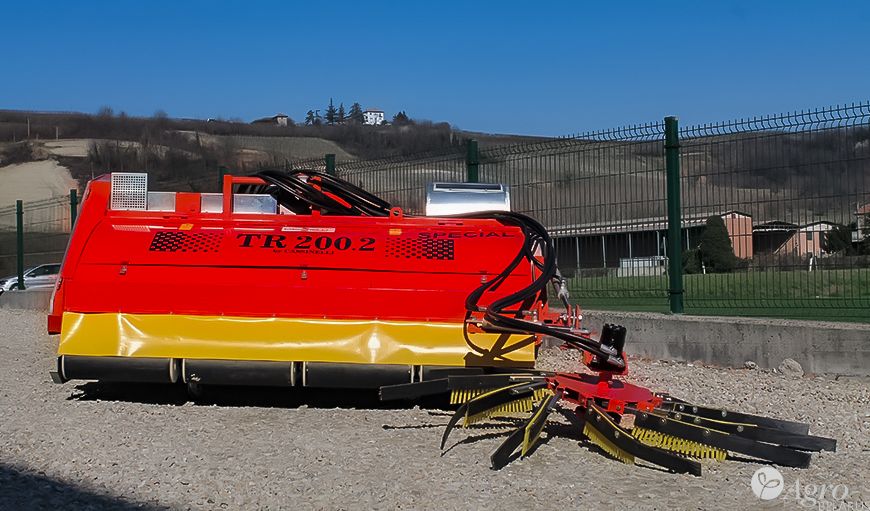

• Боковые шнеки для сбора орехов под растениями На машину могут быть установлены сбоку, в качестве аксессуаров, два типа вращающихся щеток, позволяющих собирать продукт под растением вблизи ствола. 1. Вращающаяся щетка с вертикальным и боковым перемещением с дисковым ротатором (звездообразная модель), параллельным земле. 2. Фиксированная вращающаяся щетка с валковым ротатором (роликовая модель), перпендикулярным земле. Оба ротатора приводятся в действие гидравлическим двигателем 200 куб. см, подключенным к распределителю трактора.

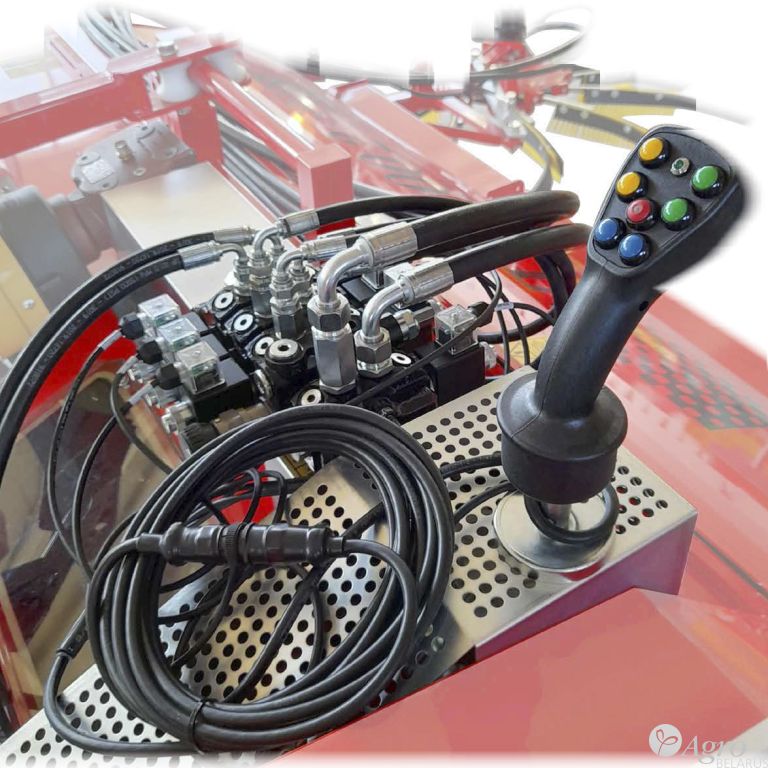

• Комплект батареи электромагнитных клапанов с регулятором оборотов щеток и джойстиком управления.

ОСНАЩЕНИЕ ПОДЪЁМНИКА

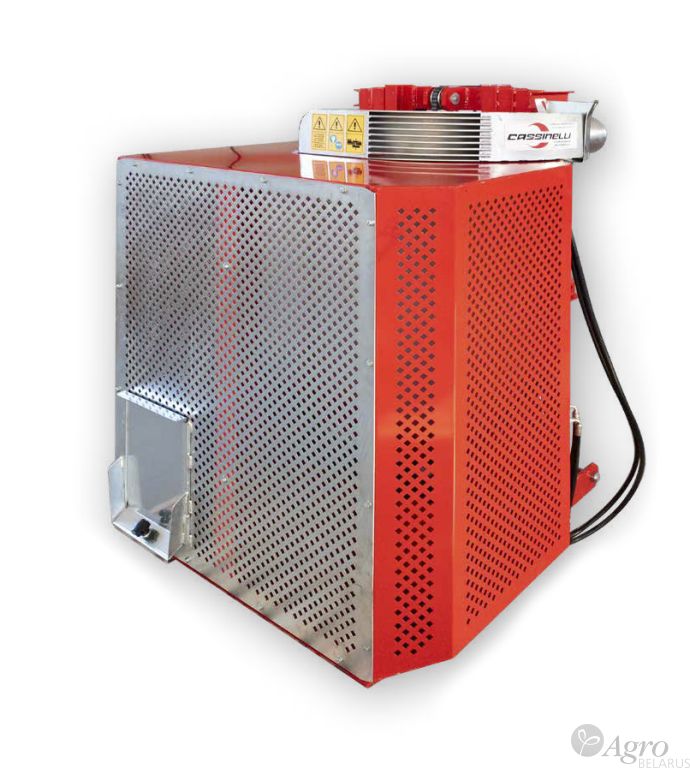

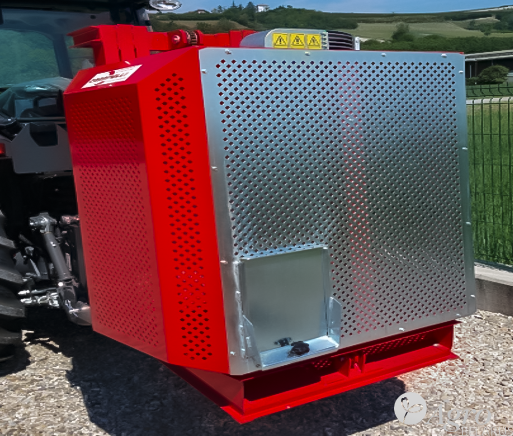

Подъемник ящиков с тремя выдвижными секциями для сбора орехов, с гидравлическим подъемом и открытием, креплением на трехточечную навеску и выдвижным кузовом на четырех штырях. Фиксированная установка на трактор. Размеры: ширина 115 см, глубина 105 см, высота 145 см, Вес: 215 кг.

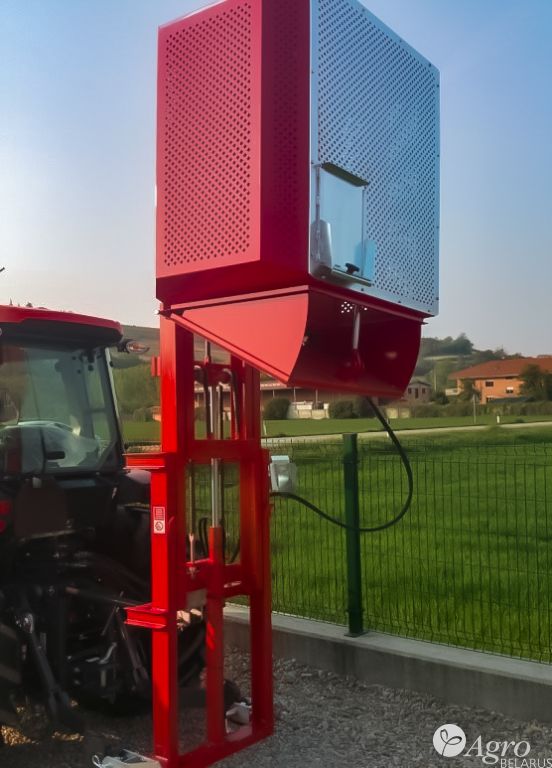

Подъемный кузов предназначен для механизированного сбора фундука непосредственно в поле. Он состоит из металлического кузова для хранения продукта, установленного на несущей раме с функцией направляющей при вертикальном подъеме, который осуществляется с помощью гидравлического поршня, подключенного к системе трактора. Подвижная часть рамы направляется цепями при скольжении, а неподвижная часть соединена с трактором с помощью 3-точечного крепления. В передней части кузов оснащен дверцей для осмотра с ручным открытием. Нижняя часть кузова образована разгрузочной перегородкой на шарнирах и приводится в движение для открытия гидравлическим поршнем, расположенным внутри кузова и подключенным к гидродинамической системе трактора. Вышеупомянутый вертикальный подъем гарантирует возможность разгрузки продукта на разной высоте в соответствии с потребностями оператора.

Cassinelli srls предлагает в качестве принадлежности к кузову вилочный подъемник, подходящий для замены кузова для сбора на подвижной раме. ВНИМАНИЕ! Только подъемник, поставляемый Cassinelli srls, подходит для установки и использования на подвижной раме кузова, к которому относится данное руководство. Категорически запрещается изготовление, установка и использование клиентом или третьими лицами других типов подъемников или принадлежностей, не поставляемых Cassinelli srls. Несоблюдение вышеуказанных предписаний влечет за собой утрату любой гарантии и ответственности Cassinelli srls.

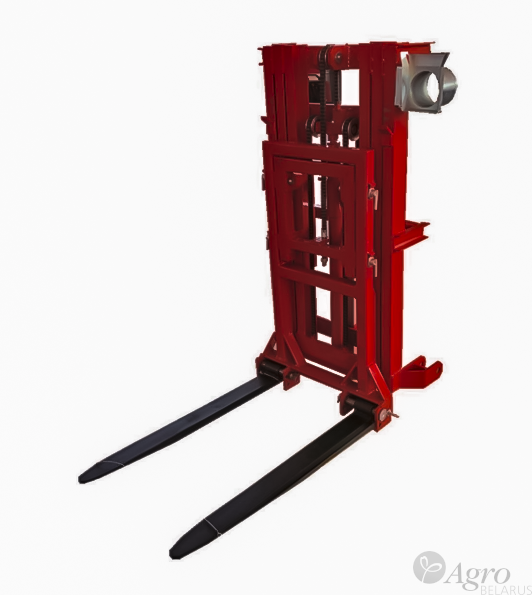

Вилочный подъемник может быть установлен вместо кузова на подвижной раме и использоваться для подъема грузов весом до 800 кг, размещенных на поддонах или конструкциях, предназначенных для соединения с вилами. Кроме того, положение центра тяжести груза всегда должно находиться внутри вил. Ширина вил регулируется от минимум 49 см до максимум 64 см снаружи, их длина составляет 90 см.
