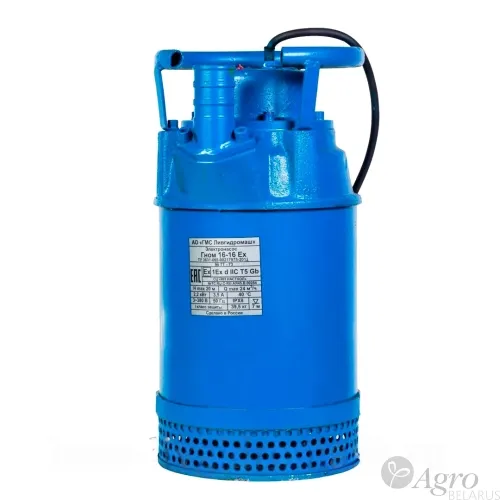

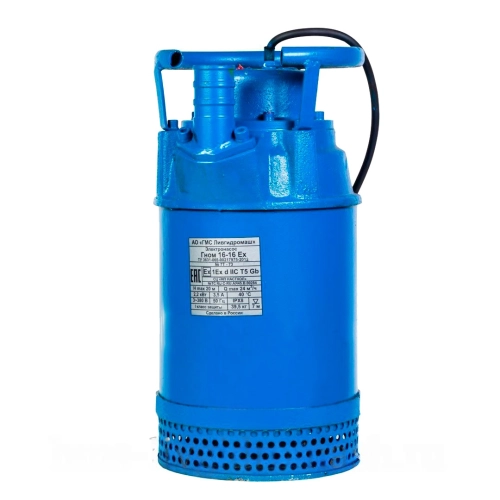

Насос дренажный ГНОМ Ex

Например: Гном 16-16 Ех, ТУ 3631-065-00217975-2012, где

• Гном – торговое наименование
• 16 – номинальная подача, м³/ч;
• 16 – номинальный напор, м;
• Ex – взрывозащищенное исполнение.

Назначение:

Электронасосы Гном 10-10 Ех и Гном 25-20 Ех (в дальнейшем - электронасос) предназначены для откачивания загрязненных грунтовых и производственных сточных вод температурой до 40 °С с рН = 5-10, плотностью до 1100 кг/м³, содержащих механические примеси до 10 % по массе с плотностью твердых частиц не более 2500 кг/м³, а также с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7 %.

Максимальный размер твердых частиц: для электронасоса Гном 10-10 Ех – до 35 мм, Гном 25-20 Ех – до 5 мм.

Вариант монтажа – мобильный.

Взрывозащищенное исполнение:

Электронасос соответствует взрывозащищенному электрооборудованию группа II, подгруппа IIC (применение во взрывоопасных газовых средах в помещениях и наружных установках, кроме шахт, опасных по рудничному газу (метану)), уровень взрывозащиты Gb - «высокий», температурный класс – Т4 (135 °С) по ГОСТ 31610.0-2014, вид взрывозащиты «d» - взрывонепроницаемая оболочка по ГОСТ IEC 60079-1-2013.

Электронасос допускается эксплуатировать во взрывоопасной зоне класса 1 (зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации).

Категория взрывоопасности смеси - IIC, группа взрывоопасной смеси – Т3 (200-300 °С) по ГОСТ 30852.5-2002.

Климатическое исполнение и категория размещения У* по ГОСТ 15150-69.

Электронасос выпускается по I классу защиты от поражения электрическим током.

Конструкция:

Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса. В электронасосах Гном 50-25Тр и Гном 100-25 Тр двигатели заполнены трансформаторным маслом. Двигатели остальных электронасосов имеют сухую обмотку. Конструкции электронасосов имеют открытые и закрытые рабочие колеса. Уплотнение рабочих колес по торцу и ступице обеспечивается регулируемой диафрагмой или армированным резиновым кольцом.

Нижний подшипник установлен в корпусе на клею. Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой. Масло заливается через резьбовое отверстие в нижней части корпуса. Отверстие закрывается пробкой с резиновым кольцом. В крышке имеется технологическое отверстие, закрытое пробкой.

Применение:

• для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях;
• для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении;
• в системах дренажа и водозабора;
• для перекачивания дренажных стоков (вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях;
• для бытового использования: полив, водоснабжение, перекачивание канализационных стоков.

Особенности/преимущества:

• Конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 5 мм.
• Корпус двигателя из толстостенной трубы, позволяющей исключить деформацию и разгерметизацию при грубом обращении.
• В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.

Характеристики:
