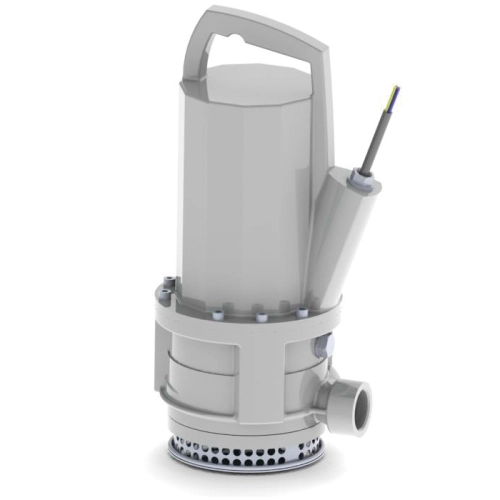

Насос дренажный ГНОМ Г

Например: Гном 10-10 Г Н49.1637.00.00.000 ТУ, где:

• ГНОМ – наименование серии погружных дренажных насосов;
• 10 – номинальная подача, м³/ч;
• 10 – напор при номинальной подаче, м;
• Г – электронасос для горячей воды температурой до 95 ºС

Область применения:

• Аварийная откачка горячей воды из помещений котельных, бойлерных и подвалов жилых домов при прорывах труб;
• Откачивание горячих промышленных стоков в металлургии, на теплоэлектростанциях;
• Использование в прочих задачах, где требуется перекачать горячую воду.

Технические данные:

• Максимальная подача - 22 м³/ч;
• Максимальный напор при нулевой подаче – 13 м;
• Минимальный уровень откачивания - 30 мм;
• Максимальная глубина погружения – 7 м;
• Климатическое исполнение У* ГОСТ 15150-69;
• Режим работы: S1 – продолжительный или S3 – повторно-кратковременный;
• Количество пусков в час - 30.

Конструкция:

Электронасос состоит из электродвигателя, насосной части, системы уплотнений, собранных в единый моноблок. Двигатель расположен вертикально над насосным узлом.

Электродвигатель имеет сухую обмотку. Охлаждение осуществляется окружающей средой через корпус двигателя.

Насосная часть состоит из рабочего колеса, закреплённого на валу электродвигателя гайкой, корпуса насоса, крышки корпуса и фильтра.

Система уплотнения вала состоит из корпуса уплотнения, расположенного между электродвигателем и насосной частью, и двух торцовых уплотнений, расположенных со стороны двигателя и со стороны насоса. В корпус уплотнения залито масло, которое обеспечивает смазку торцовых уплотнений и индикацию нарушения герметичности торцового уплотнения со стороны насосной части. Для контроля уровня масла и наличия воды в масле в случае пропуска торцового уплотнения предусмотрено отверстие в корпусе уплотнения, закрытое пробкой.

Особенности/преимущества:

• Конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 9 мм.
• Корпусные детали насосной части, двигателя и рабочее колесо выполнены из чугуна, позволяющие исключить деформацию и разгерметизацию при грубом обращении.
• В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.
• Минимальный уровень откачивания воды – 30 мм.
