Мотор-редуктор конический В/РВ/СВ B153

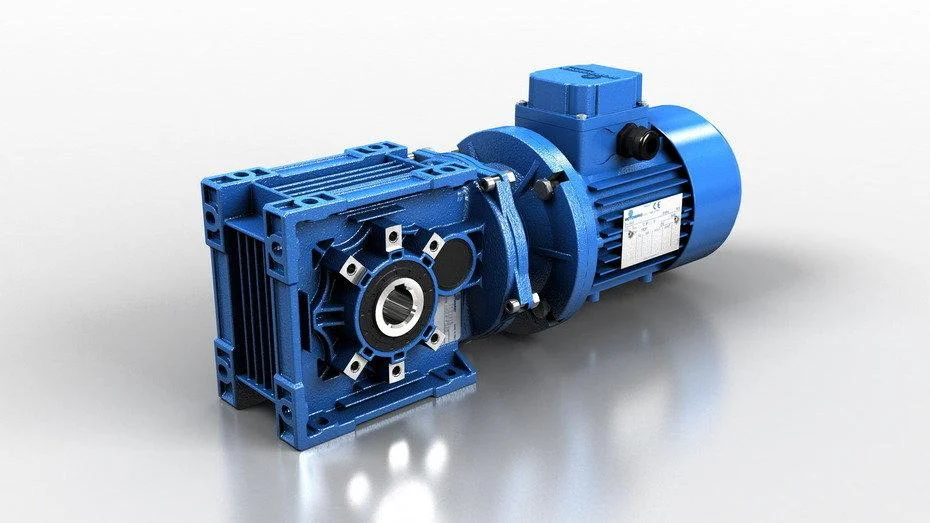

B153 Конический мотор-редуктор Чугунные конические редукторы и мотор-редукторы В/РВ/СВ/ Серия IB     Цилиндро-конические редукторы серии B производства Италия (MOTOVARIO) предназначены понижать обороты и увеличивать крутящий момент электродвигателя. Редукторы имеют трехступенчатую передачу, в качестве второй ступени для обеспечения большего сопротивления используется гипоидная зубчатая передача. Редукторы способны передавать большие крутящие моменты (до 13000 Нм) при этом потери на трение в виду высоких показателей КПД минимальные. Номинальные передаточные числа в диапазоне 5,71 – 187, подводимая мощность от 0,55 – 90 кВт. Корпус редуктора изготовлен из серого чугуна марки G200 и окрашен в синий цвет. В качестве дополнительных опций в комплекте с редуктором могут, поставляется выходные валы, выходные фланцы, ограничители обратного хода и усадочные диски. Передаточные отношения 5,71 – 187 Обороты тихоходного вала 3,5 – 490 об/мин Крутящий момент 90 – 13000 Нм Мощность электродвигателя 0,55 – 90 кВт      Характеристики B153: 5 типоразмеров (В083; В103; В123; В143; В153), мощностью от 0,55 до 45 кВт; шлифованные или фрезерованные зубчатые колеса; пары конических зубчатых колес тщательно подбираются и дополнительно обкатываются; 3-х ступенчатое исполнение редукторов; диапазон передаточных чисел от 7,8 до 180; максимальный выходной момент 8000 Нм; допустимая радиальная нагрузка 65000 Н; корпус из серого чугуна марки G200, обработанного по FEM-технологии, обеспечивает отличные показатели по механической прочности; отличная механическая прочность; нагрузочные способности рассчитаны в соответствии со стандартом ISO 6336 и сертифицированы по AGMA 2001-B88; все типоразмеры окрашены в синий цвет RAL 5010 в соответствии с DIN 1843. Варианты исполнения B153   В – входной фланец для крепления электродвигателя F – крепление на лапах IB – входной цилиндрический вал S – Крепление на фланце CB – редуктор в комплекте с электродвигателем U – Комбинированный вариант крепления (лапы + фланец) PB – гибкая муфта между двигателем и редуктором   B 103 F C FA 76,28 200×28 300 50 B3 …. 1 2 3 4 5 6 7 8 9 10 11 Тип редуктора (B, PB, CB, IB) Типоразмер редуктора (B063, B083, B103, B123, B143, B153, B163) Вариант крепления редуктора (F, S, U) Тип выходного вала редуктора (C, D, S, P, L, M) Тип выходного фланца – (FA, FB, FC) Передаточное отношение i (5,71 – 187) Размеры фланца и вала электродвигателя (PAM) Размеры выходного фланца мм Диаметр выходного вала мм Монтажное положение редуктора (В3,В6,В7,В8,V5,V6) Дополнительные опции                   Габариты B153 B..CB.. D1 b1 t1 U V B D b t f C C1 E E1 063 35 Н7 10 38.3 12 35 58 35 k6 10 38 М12 30 39 130 126 (40 Н7) (12) (43.3) 083 40 Н7 12 43.3 22.25 42 80 40 k6 12 43 М16 30 40 120 130 (45 Н7) (14) (47.6*) 103 50 Н7 14 53.8 25 50 100 50 k6 14 53.5 М16 40 50 150 160 123 60 Н7 18 64.4 28 70 120 60 m6 18 64 М20 55 78 180 220 143 70 Н7 20 74.9 27.5 75 140 70 m6 20 74.5 М20 75 90 240 280 153 90 Н7 25 95.4 34 90 170 90 m6 25 95 М20 95 110 280 330 163 100 Н7 28 106.4 40 100 210 110 m6 28 116 М20 115 155 350 420   B..CB.. F ~F1 G G1 H ~H1 I K ~K1 M N O S 063 215 219.5 174 140 132 137 33 88 92.5 104 126 14 12 083 225 225 192 180 140 140 5 90 90 140 170 14 15 103 283 283 213.5 210 180 180 25 112 112 165 205 18 18 123 341 342 246 240 212 213 33.5 132 133 180 230 22 22 143 414 1 279 300 265 1 34 160 / 240 290 22 22 153 490 1 353 350 315 1 35 200 / 270 330 26 26 163 615 1 426.5 445 375 1 47 230.5 / 330 400 38 45 Размеры выходного фланца B153 B..S – B..U J M1 М2 N N1 O P P1 S T C G1 063 FA 45 ø 265 ø130 230 f8 110 14 250 ø 300 15 4 61,5 93,5 FB 45 ø 215 ø 130 180 f8 110 14 ø 250 / 15 4 FC 45 ø 165 ø 130 130 f8 110 11 ø 200 1 15 3.5 083 FA 45 ø 265 ø 130 230 f8 110 14 250 ø 300 15 4 78 110 FB 45 ø 215 ø 130 180 f8 110 14 ø 250 / 15 4 FC 45 ø 165 ø 130 130 f8 110 11 ø 200 / 15 3,5 103 FA 45 ø 300 ø 165 250 f8 130 18 300 ø 350 16 5 95 135 FB 45 ø 265 ø 165 230 f8 130 14 ø 300 / 16 4 FC 45 ø 215 ø 165 180 f8 130 14 ø 250 / 16 4 123 FB 45 ø 300 ø 185 250 f8 150 18 ø 350 / 18 5 107,5 150 FC 45 ø 265 ø 185 230 f8 150 14 ø300 / 18 4 143 FB 45 ø 350 ø 200 300 f8 170 18 ø 400 / 18 5 138 187,5 153 FB 22,5 ø 400 ø 245 350 f8 210 18 ø 450 / 25 5 162,5 207,5 FC 45 ø 350 ø 245 300 f8 210 18 ø 400 / 25 5 163 FB 22,5 ø 500 ø 298 450 f8 255 18 ø 550 / 28 5 202,5 256
