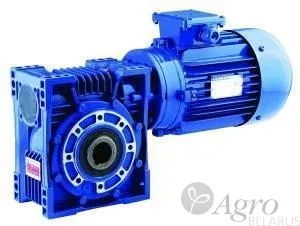

Редуктор червячный NMRV 063

Редуктор червячный NMRV 063 NMRV – Размеры: 025-030-040-050-130-150. NMRVpower – Размеры: 063-075-090-110. Варианты исполнения: для соединения с фланцем двигателя, с входным приводным валом, с ограничителем крутящего момента. Мощность: до 18.5 кВт. Корпус современной концепции с универсальным креплением, выполненный из литого алюминиевого сплава (до 110 г) или серого чугуна G200 (130 и 150 г). Коэффициент редукции: от 5 до 100. Макс. крутящий момент 1550 Нм, макс. допустимая радиальная нагрузка 18 000 Н. Алюминиевые узлы поставляются с маслом на синтетической основе, что позволяет монтировать их во всех положения, не изменяя количество смазки. Червяк из цементированной/закаленной стали, червячное колесо из бронзы Cu Sn12 Ni2 (UNI7013-10). Отшлифованный профиль червяка ZI (UNI4760). Максимальная нагрузка проверена в соответствии с нормативами ISO 14521, DIN 3996, BS 721, AGMA 6034, ISO 6336, DIN 3990, DIN 743, ISO 281. Начиная с типоразмера 030, редукторы окрашены синим ЛКМ на основе эпоксидно-полиэфирного порошка RAL 5010. В распоряжении варианты с цилиндрической предступенью редукции HA31 для NMRV040/NMRV050, HW 030/040 для линейки NMRV-P. В распоряжении имеются червячные редукторы различной конфигурации: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, HA31+NMRV, HW/NMRVpower, IHW/NMRVpower. Дополнительные варианты: защитная крышка, реактивная штанга, выходной фланец, комплект вала медленного вращения, ограничитель крутящего момента, уплотнительные кольца из viton, усиленные выходы, смазки для высоко- и низкотемпературных режимов работы и для использования в пищевой промышленности, заливная/сливная/контрольная пробки, пробка-отдушина. Технические характеристики мотор-редуктор червячный NMRV 063 Мощность двигателя, кВт Частота вращения выходного вала, об/мин Крутящий момент, Нм Сервис-фактор Передаточное число Двигатель IEC Радиальная нагрузка, Н 0,18 15.0 66 2.1 60 71A6 5467 11.3 79 1.6 80 6018 9.0 90 1.4 100 6270 0,25 28.0 56 2.4 50 71А4 4440 23.3 63 2.0 60 4719 17.5 78 1.6 80 5193 14.0 87 1.4 100 5595 18.0 81 1.8 50 71В6 5145 15.0 92 1.5 60 5467 11.3 110 1.2 80 6018 9.0 125 1.0 100 6270 0,37 35.0 71 2.1 40 71B4 4122 28.0 83 1.6 50 4440 23.3 94 1.4 60 4719 17.5 115 1.1 80 5193 14.0 129 0.9 100 5595 45.0 60 2.4 20 80A6 3791 36.0 74 1.9 25 4084 30.0 82 2.1 30 4339 22.5 102 1.6 40 4776 18.0 120 1.2 50 5145 15.0 137 1.0 60 5467 0,55 70.0 56 1.9 40 71B2 3272 56.0 67 1.5 50 3524 46.7 77 1.2 60 3745 35.0 95 0.9 80 4122 28.0 109 0.7 100 4440 70.0 61 2.2 20 80A4 3272 56.0 73 1.8 25 3524 46.7 83 1.9 30 3745 35.0 105 1.4 40 4122 28.0 124 1.1 50 4440 23.3 140 0.9 60 4719 60.0 71 2.2 15 80B6 3444 45.0 90 1.6 20 3791 36.0 109 1.3 25 4084 30.0 123 1.4 30 4339 22.5 152 1.1 40 4776 0,75 140.0 43 2.3 20 80А2 2597 112.0 52 1.8 25 2797 93.3 60 2.0 30 2973 70.0 77 1.4 40 3272 56.0 91 1.1 50 3524 46.7 104 0.9 60 3745 93.3 64 2.2 15 80В4 2973 70.0 83 1.6 20 3272 56.0 100 1.3 25 3524 46.7 114 1.4 30 3745 35.0 143 1.0 40 4122 120.0 52 2.9 7.5 90S6 2734 90.0 68 2.3 10 3009 60.0 97 1.6 15 3444 45.0 123 1.2 20 3791 36.0 149 0.9 25 4084 30.0 167 1.0 30 4339 1,1 186.7 48 2.1 15 80B2 2359 140.0 63 1.6 20 2597 112.0 77 1.2 25 2797 93.3 88 1.4 30 2973 70.0 113 1.0 40 3272 120.0 76 2.0 7.5 90L6 2734 90.0 99 1.5 10 3009 60.0 142 1.1 15 3444 45.0 180 0.8 20 3791 186.7 50 2.6 7.5 90S4 2359 140.0 65 2.0 10 2597 93.3 93 1.5 15 2973 70.0 122 1.1 20 3272 56.0 146 0.9 25 3524 46.7 167 1.1 30 3745 1,5 186.7 68 1.9 7.5 90L4 2359 140.0 89 1.5 10 2597 93.3 127 1.1 15 2973 70.0 166 0.8 20 3272 373.3 35 2.7 7.5 90S2 1873 280.0 46 2.1 10 2061 186.7 66 1.6 15 2359 140.0 86 1.2 20 2597 112.0 105 0.9 25 2797 93.3 120 1.0 30 2973 186.7 83 1.5 7.5 90L4 2359 140.0 109 1.2 10 2597 93.3 156 0.9 15 2973 2,2 373.3 51 1.8 7.5 90L2 1873 280.0 67 1.5 10 2061 186.7 97 1.1 15 2359 Варианты сборки с опциями FI, F2 сборка выходного фланца Al, А2 – сборка реактивной штанги SSI, SS2, DS – сборка выходного вала Монтажные позиции Присоединительные размеры входного фланца мотор-редуктор червячный NMRV 063 ДОПУСКАЕМАЯ РАДИАЛЬНАЯ КОНСОЛЬНАЯ НАГРУЗКА НА ВЫХОДНОМ ВАЛУ мотор-редуктор червячный NMRV 063 Передаточное число Скорость вращения, об/мин Радиальная нагрузка, Н 5 280 2062 7.5 186 2378 10 140 2609 15 94 2988 20 70 3283 25 56 3556 30 47 3745 40 35 4145 50 28 4461 60 24 4756 80 18 5218 100 14 5639 Монтажные позиции мотор-редуктор червячный NMRV 063
