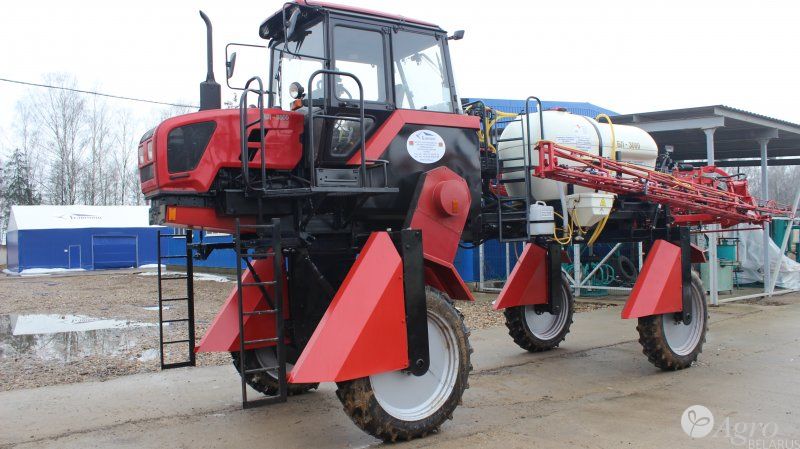

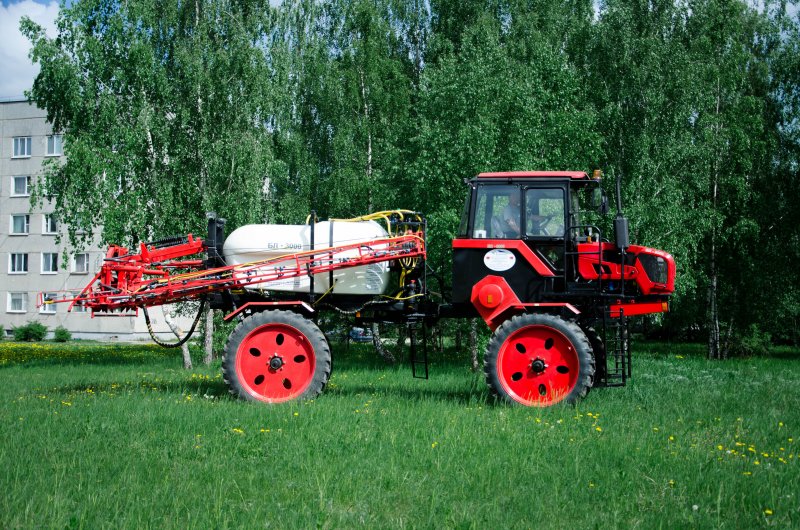

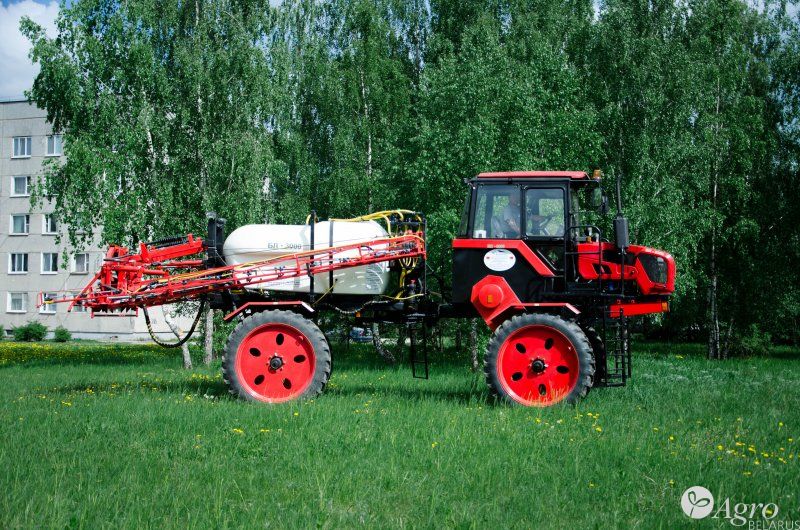

Опрыскиватель самоходный БЛ-3000М (клиренс 1780 мм)
Характеристики

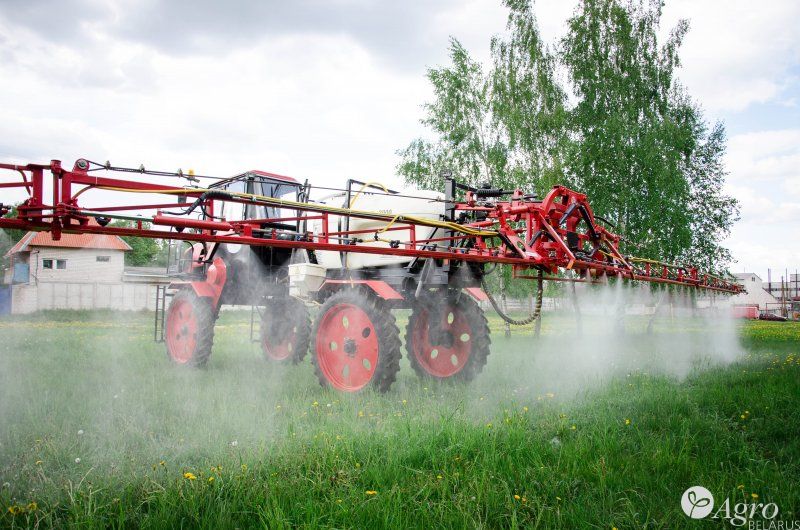

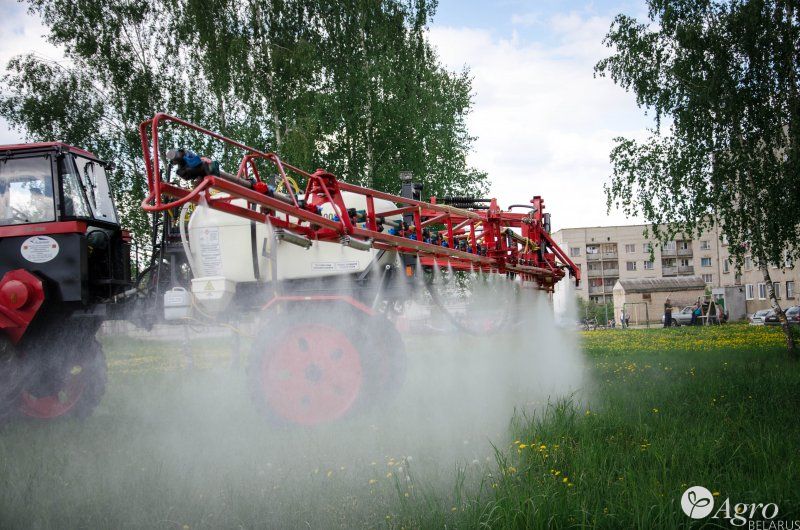

Опрыскиватель предназначен для химической защиты полевых сельскохозяйственных культур, а также для поверхностного внесения жидких минеральных удобрений.

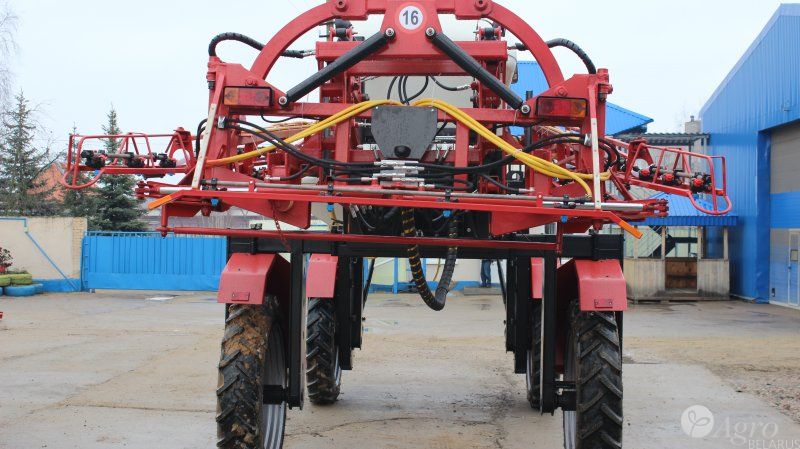

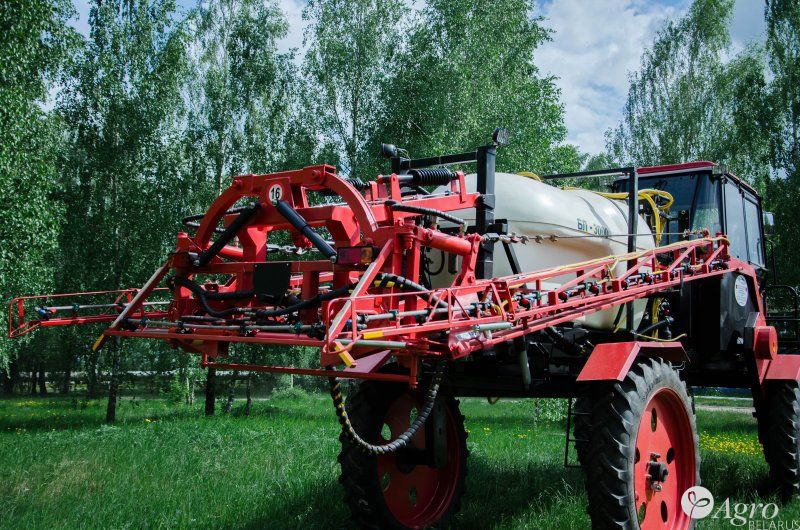

Тип опрыскивателя – самоходный со штангой пространственного типа, оснащённый маятниковой системой копирования рельефа, с возможностью принудительного уклона. Устойчивость штанги обеспечивается амортизаторами.
Оснащён рабочей тормозной системой дискового типа и независимым стояночным тормозом.
Размер колеи регулируется бесступенчато от 1800 до 2400 мм. Клиренс не более – 1700 мм.

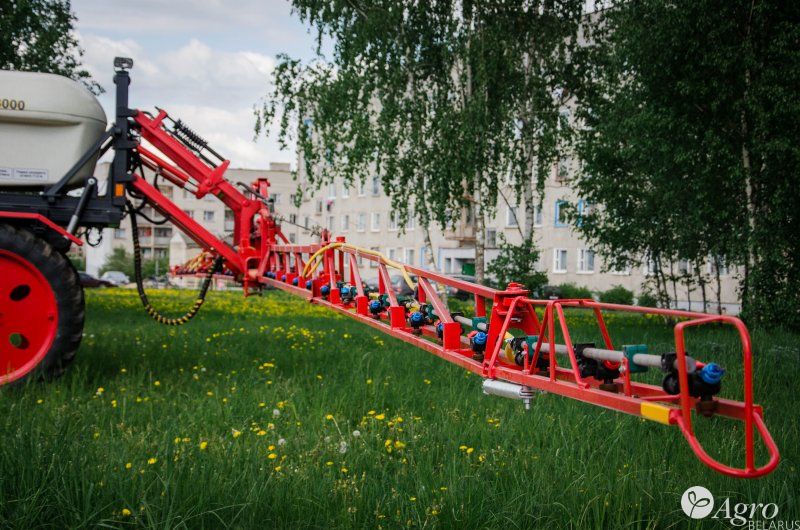

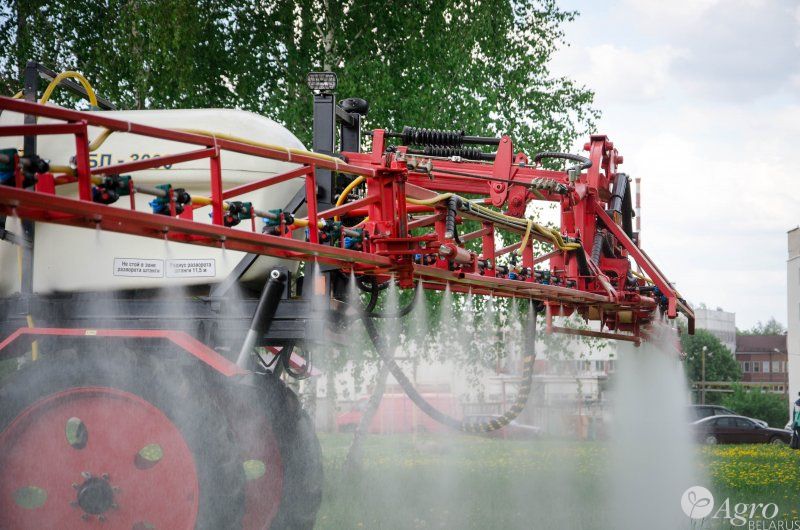

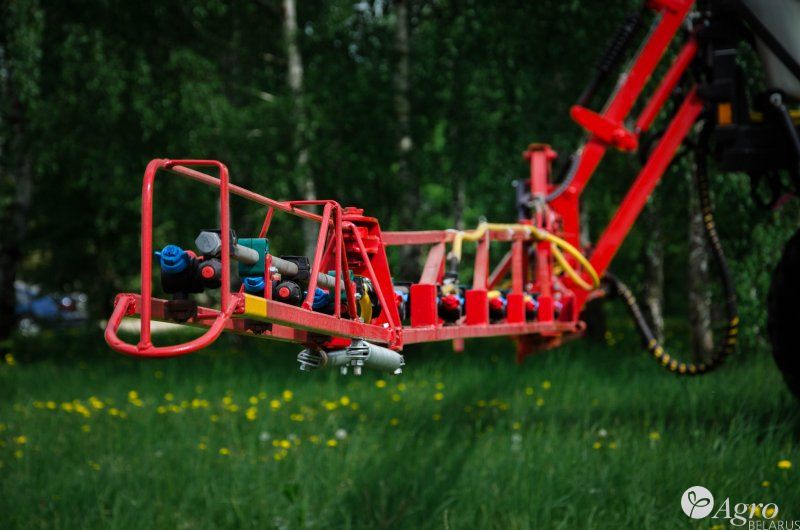

Высота установки штанги относительно почвы 500 – 2100 мм. Штанга оснащена трёхпозиционными распылителями револьверного типа (на нержавеющей трубке) с шагом расстановки 500 мм.
Рамная конструкция штанги и шасси защищены трёхслойным полимерным антикоррозийным покрытием, что позволяет предотвратить попадание под покрытие разного рода загрязнения, обеспечивающее стойкость, долговечность и нечувствительность конструкции к неблагоприятным условиям.

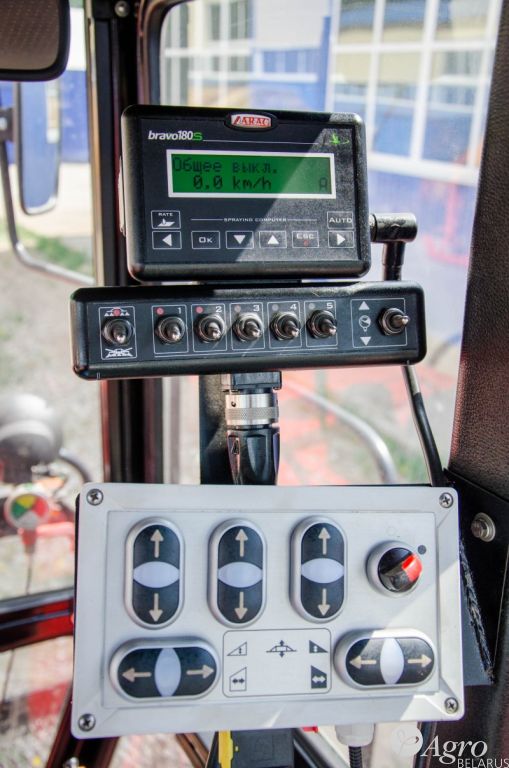

Опрыскиватель оснащён компьютером, ARAGBravo 180S, который управляет всеми процессами, касающимися обработки. Специальное программное обеспечение позволяет управлять секциями с учётом выбранного способа, а также последовательно управлять несколькими секциями или полуштангами.
Навигационная система позволяет следить за полным покрытием обрабатываем площади, и в комплексе с компьютером предотвращает наложение внесения химикатов.
Гидросистема опрыскивателя обеспечивает плавное регулирование работы кинематики штанги.
Управление всеми системами работы опрыскивателя осуществляется из кабины .
Вместимость бака, не более – 3000 л., бак для промывки системы 150 л. и мытья рук 20 л.. Емкость миксера для приготовления рабочего раствора не менее – 30 л. Мешалки гидравлические инжекторного типа.
Ёмкости изготовлены из стеклопластика, что обеспечивает их ремонтопригодность. Характеризуются сочетанием высокой устойчивости к коррозийному, химическому и механическому воздействию.
Опрыскиватель оборудован мембранно – поршневым насосом ANNOVI REVERBERI AR-215 (Италия), производительностью 215 л/мин. Расход рабочей жидкости при опрыскивании 100 – 400 л/га, при внесении жидких минеральных удобрений 100 – 500 л/га.

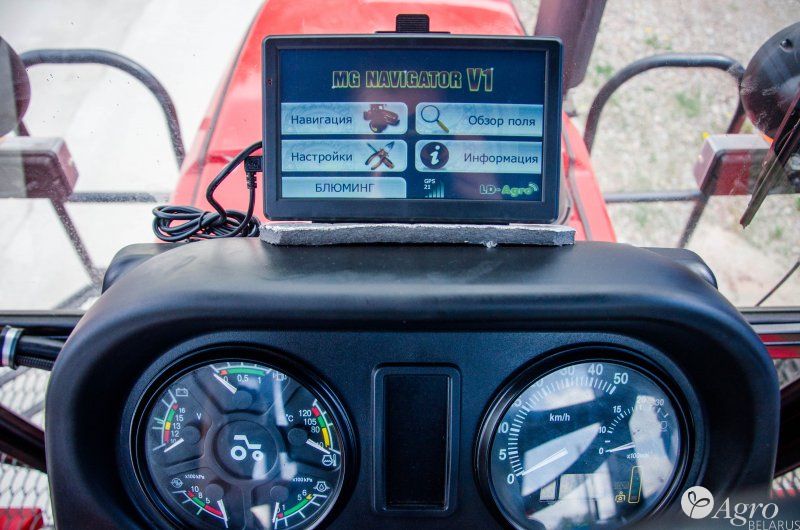

В базовую комплектацию опрыскивателя включен бортовой компьютер (навигатор), имеющий программное обеспечение, позволяющее формировать цифровую карту поля.
Необходимая норма вылива поддерживается компьютером и не зависит от скорости движения опрыскивателя.
Рабочая система опрыскивателя оборудована четырёхступенчатой фильтрацией рабочей жидкости, что обеспечивает долговременную работу насоса и оборудования.
Производительность за 1 час, га/ч: основного времени – 9.6 – 28, 8;
Рабочая скорость движения на основных операциях, км/ч – 4 - 12;
Рабочая ширина захвата, м – 24;
Неравномерность распределения рабочей жидкости по ширине захвата штанги, характеризуемая коэффициентом вариации %, не более – 10;
Густота покрытия поверхности обработки каплями шт./см2, не менее – 30;
Число персонала по профессиям, необходимого для облуживания операций, непосредственно связанных с работой машины чел. – 1;
Гарантия – 24 месяца.
Технические характеристики:
|
ДВИГАТЕЛЬ |
|
|
Тип |
рядный двигатель с турбонаддувом, четырёхтактный с непосредственным впрыском топлива |
|
Модель |
Д – 245 |
|
Мощность, (л.с.) |
89 |
|
Номинальная частота вращения коленчатого вала, об./мин. |
2 200 |
|
Число цилиндров, шт. |
4 |
|
Рабочий объём, л |
4, 75 |
|
Максимальный крутящий момент, Н м |
298 |
|
Ёмкость топливных баков, л |
130 |
|
ТРАНСМИССИЯ |
|
|
Муфта сцепления |
Фрикционная однодисковая ,сухая, постоянно замкнутая |
|
Коробка передач |
9/2 механическая, ступенчатая |
|
Редуктор |
Механический, удваивающий |
|
Число передач: вперед/назад |
18/4 |
|
Скорость движения, км/ч: Вперед/назад
|
1,9-34, 3 / 4,1-9,2 |
|
Удельный расход топлива, не более, кг/га |
0,7 |
|
Колесо транспортное |
270/95R38 |
|
Показатели назначения |
|
|
Производительность при обработке полевых культур (с нормой вылива рабочей жидкости 200 л/га) за 1 час основного времени, га |
9,6-28,8
|
|
Рабочая скорость движения, км/час |
4-12 |
|
Транспортная скорость движения с незаполненными емкостями, км/час, не более |
16 |
|
Рабочая ширина захвата, м |
24 |
|
Вместимость баков основного, л технологического, л |
2500 150 |
|
Масса опрыскивателя (без рабочей жидкости и комплекта ЗИП), кг |
5 500
|
|
Габаритные размеры в рабочем положении: - длина, мм - ширина, мм - высота, мм
|
9700 24700 4 050
|
|
Габаритные размеры в транспортном положении, мм: |
9800х2600х4050
|
|
Размер колеи (регулируемый плавно), мм |
1800 – 2400
|
|
Клиренс (агротехнический просвет между балкой опорно-ходовых колес и поверхностью почвы), мм |
1 700 |
|
Высота установки штанги относительно поверхности почвы (регулируемая), мм |
500-2100 |
|
Расход рабочей жидкости: при опрыскивании, л/га при поверхностном внесении жидких минеральных удобрений, л/га |
100-400
100-600 |
|
Отклонение фактической нормы вылива от заданной, |
± 5 |
|
Неравномерность внесения рабочей жидкости (отложение препарата) на рабочей ширине захвата, %, не более |
± 20 |
|
Средневзвешенный медианно - массовый диаметр следов капель (при норме вылива рабочей жидкости 200 л/га), мкм
|
200-550 |
|
Густота покрытия обрабатываемой поверхности каплями, шт/см2, не менее |
30 |
|
Отклонение концентрации рабочей жидкости от среднего значения по объему бака, %, не более |
5 |
|
Рабочее давление в напорной коммуникации, МПа |
0,1-0,6
|
|
Количество распылителей, шт. |
48 |
|
Шаг расстановки распылителей, мм |
500 |
|
Оперативная трудоемкость изменения нормы вылива рабочей жидкости, чел/час, не более |
0,5 |
|
Удельная суммарная оперативная трудоемкость технических обслуживаний, чел/час, не более |
0,025
|
|
Оперативная трудоемкость перевода опрыскивателя в рабочее или транспортное положение, чел./ч, не более
|
0,15 |
|
Показатели надежности |
|
|
Коэффициент готовности по оперативному времени |
0,98 |
|
Срок службы, лет |
7 |
|
Количество обслуживающего персонала, чел |
1 (тракторист) |
|
Наработка на сложный отказ, час, не менее |
200 |
|
Минимальный радиус поворота, не более,м |
5,0 |
