Cерийный выпуск и поставка вакуумных насосных установок серии СТА

Стабильность вакуумметрического давления является определяющим фактором технологического процесса машинного доения. Любые колебания вакуума в магистральных трубопроводах приводят к нестабильности режима работы исполнительных органов доильных аппаратов, раздражению тканей вымени животных и, как следствие, снижению молокоотдачи и риску развития мастита. Вакуумная насосная установка выполняет функцию базового энергоузла, задающего технологические параметры всей вакуумной системы животноводческого комплекса.

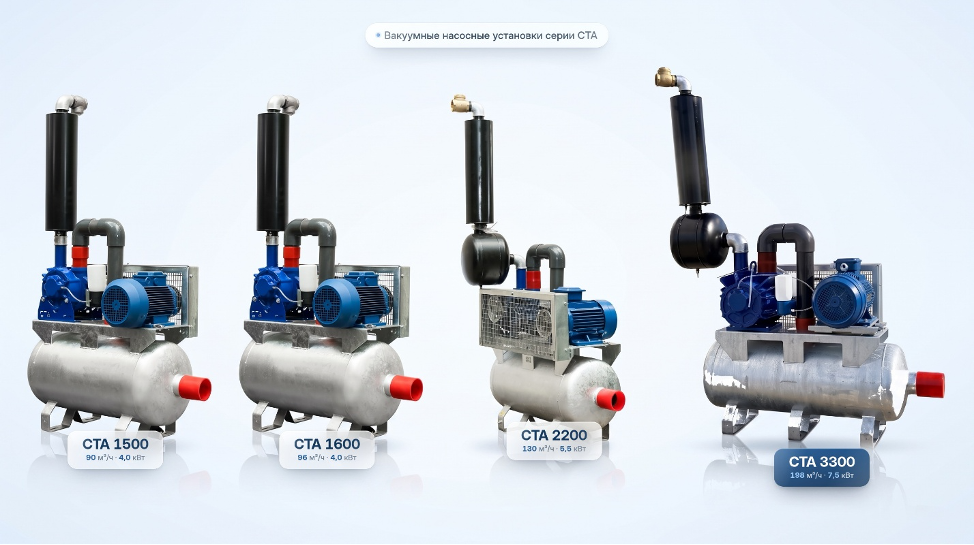

Мы осуществляем серийный выпуск и поставку вакуумных насосных установок серии СТА (модели СТА 1500, СТА 1600, СТА 2200 и СТА 3300), предназначенных для эксплуатации на молочно-товарных фермах различной мощности и конфигурации.

Конструктивные особенности и принцип функционирования

В основу силового узла установок серии СТА заложены пластинчато-роторные вакуумные насосы серии P.V. (Италия). Конструкция насоса включает статор и эксцентрично расположенный ротор, оснащенный композитными лопатками. При вращении ротора под действием центробежных сил лопатки выдвигаются из пазов, формируя замкнутые рабочие ячейки переменного объема.

• Всасывание: при увеличении объема ячеек происходит забор воздуха из ресивера через входной патрубок.
• Сжатие и нагнетание: в процессе дальнейшего поворота ротора объем ячеек уменьшается, воздух сжимается и вытесняется через нагнетательное окно.
• Система смазки: смазка подшипниковых узлов и трущихся поверхностей рабочей камеры осуществляется посредством капиллярной масленки лубрикаторного типа под действием разряжения, создаваемого самим насосом.
• Шумоподавление и сепарация: выхлопной тракт установок оснащается глушителем и, в зависимости от исполнения, маслоотделителем. Данный узел обеспечивает эффективную сепарацию масляно-воздушной смеси на выходе, снижает уровень акустического шума и обеспечивает отвод отработанного смазочного материала в сборную емкость.

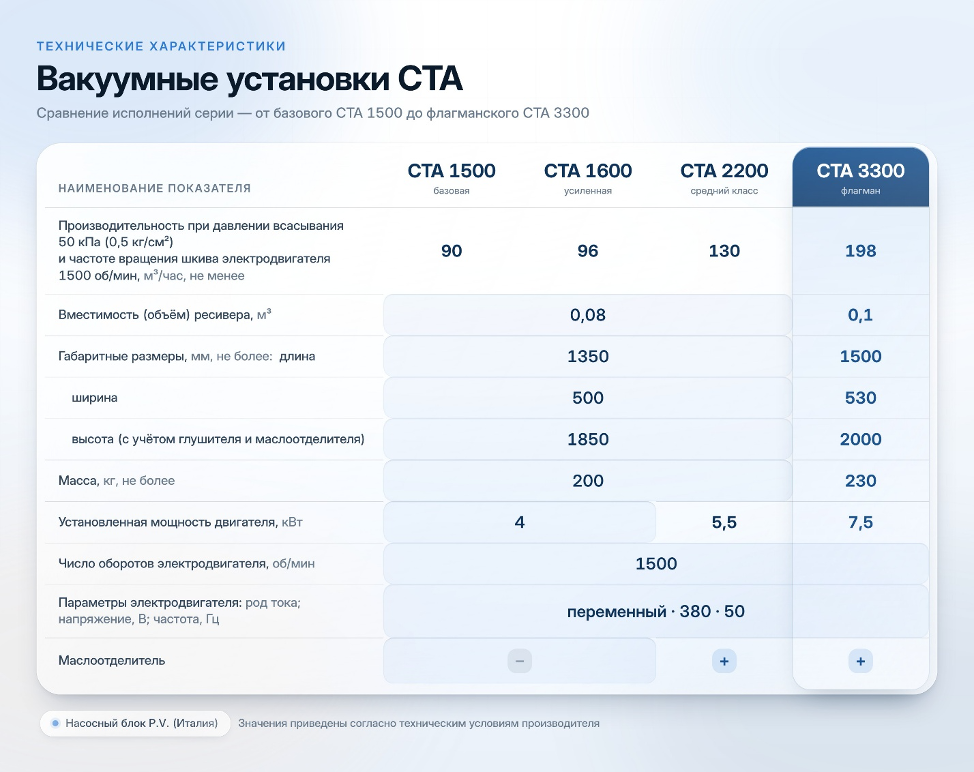

Сравнительный технический анализ модельного ряда СТА

Технико-эксплуатационный профиль моделей

СТА 1500 и СТА 1600

Модели начального сегмента линейки. Оснащаются асинхронными электродвигателями мощностью 4,0 кВт. Модель СТА 1500 является базовой для линейных молокопроводов и доильных залов небольшой мощности. Установка СТА 1600 при аналогичной мощности привода за счет изменения передаточного отношения ременной передачи обеспечивает повышенную частоту вращения вала насоса и прирост производительности на 6 м³/ч (100 л/мин). Данный запас необходим для компенсации подсосов воздуха при маневрировании подвесными частями и в режимах интенсивной автоматической промывки.

СТА 2200

Оборудование среднего класса производительности для интенсивной эксплуатации. Применение электродвигателя 5,5 кВт и насоса P.V. 2200 позволяет поддерживать стабильный объем выкачки 130 м³/ч. В базовую комплектацию входит маслоотделитель и глушитель, что предотвращает попадание масляной взвеси в атмосферу и снижает уровень акустического шума в помещении, обеспечивая комфортные условия работы персонала.

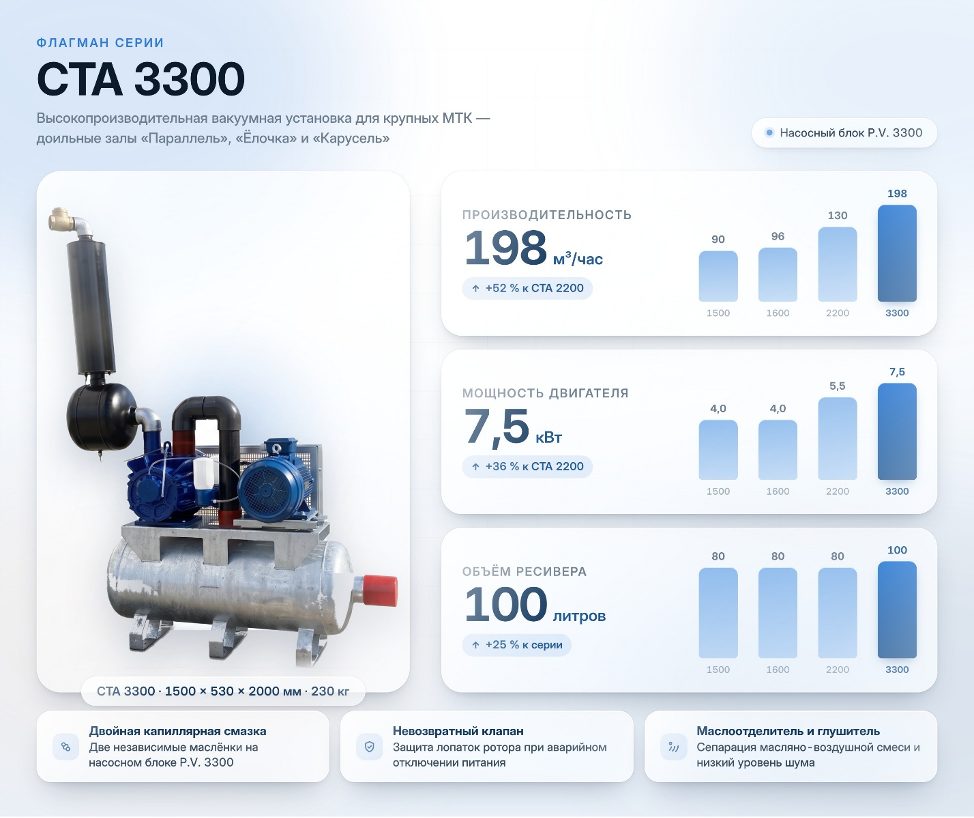

СТА 3300

Высокопроизводительная установка для крупных молочно-товарных комплексов, оснащенных доильными залами типа «Параллель», «Ёлочка» высокой пропускной способности или «Карусель». Электродвигатель мощностью 7,5 кВт и увеличенный ресивер объемом 100 л обеспечивают высший уровень вакуумной стабильности. Ввиду повышенных тепловых и механических нагрузок насосный блок P.V. 3300 оборудован двойной капиллярной системой смазки (две независимые масленки), гарантирующей надежную работу трущихся пар при длительных беспрерывных сменах.

Ключевые инженерные преимущества установок СТА

• Капиллярная дозировка смазки. Исключает перерасход масла и предотвращает сухое трение пластин ротора.
• Вакуумная безопасность. Наличие предохранительного невозвратного клапана на выходе глушителя предотвращает обратное вращение ротора при отключении питания, защищая композитные лопатки от механических повреждений.
• Установки поставляются в сборе и готовыми к эксплуатации.

Грамотный подбор вакуумного оборудования серии СТА основывается на расчете суммарного расхода воздуха всеми потребителями доильной установки. Широкий модельный ряд — от базовой  СТА 1500 до высокопроизводительной СТА 3300 — позволяет оптимально комплектовать объекты любого масштаба, обеспечивая стабильные зоотехнические показатели и высокую надежность вакуумных систем МТК.

Вы всегда можете воспользоваться нашими выездными монтажными, гарантийными бригадами и службой доставки.
